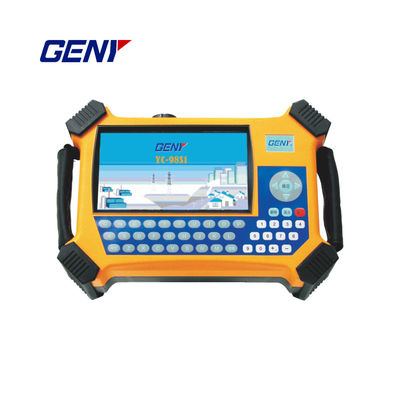

सटीक वोल्टेज और करंट माप के लिए पोर्टेबल थ्री फेज मीटर कैलिब्रेटर

त्रुटि (100AClamp CT)

±0.2% ((5A,100A) ±0.5% (अन्य)

सामंजस्यपूर्ण

दूसरा ~ 51वां

प्रारंभ करंट

0.05%I

शक्ति माप त्रुटि (पूर्ण तरंग और मौलिक तरंग)

सक्रिय शक्ति (प्रत्यक्ष कनेक्शन)

±0.05%

सक्रिय शक्ति (100A ClampCT)

±0.2% ((5A,100A) ±0.5% (अन्य)

प्रतिक्रियाशील शक्ति (प्रत्यक्ष कनेक्शन)

±0.1%

प्रतिक्रिया शक्ति (100A ClampCT)

±0.5% ((5A,100A) ±1.0% (अन्य)

ऊर्जा माप त्रुटि (पूर्ण तरंग और मौलिक तरंग)

सक्रिय ऊर्जा (प्रत्यक्ष कनेक्शन)

±0.05% (±0.1%)

सक्रिय ऊर्जा (100A ClampCT)

±0.2% ((5A,100A) ±0.5% (अन्य)

प्रतिक्रियाशील ऊर्जा (प्रत्यक्ष कनेक्शन)

±0.1%

प्रतिक्रियाशील ऊर्जा (100A ClampCT)

±0.5% ((5A,100A) ±1.0% (अन्य)

त्रुटि (समंजस तरंग)

प्रत्यक्ष संबंध

kWh,U,I,P,Q,S

±0.2%H (H=1+0.01k, k=2~51)

क्लैंप सीटी

kWh,U,I,P,Q,S

±0.5%H (H=1+0.01k, k=2~51)

5A/100A

5 ए सीसीटी के स्व-केलिब्रेशन के लिए चक्र आउटपुट वर्तमान

0.05A,0.1ए,0.25A,0.5A,1A,2.5A,5A

5ACCT के स्व-केलिब्रेशन की त्रुटि

±0.1%

(रैखिक और चरण त्रुटि)

क्लैंप CT 500A/1000A

kWh,U,I,P,Q,S

±1.0%एच (एच=1+0.01k, k=2~51)

त्रुटि - अन्य

अनुपात माप

±0.5%

वोल्टेज प्रभाव

<±0.01%

आवृत्ति प्रभाव

<±0.01%

तापमान का प्रभाव

<±0.01%/°C

24 घंटे की सटीकता प्रभाव

<±0.01%

सामंजस्यपूर्ण प्रभाव

<±0.01%

चरण कोण

रेंज

- 180°~ 180°

त्रुटि

<±0.1°

आवृत्ति

रेंज

45 ~ 65 हर्ट्ज

त्रुटि

±0.01 हर्ट्ज

पल्स आउटपुट

आंतरिक उच्च आवृत्ति (CH)

1.8x109 पी/केडब्ल्यूएच

1.8x109 * ((5/Ie) पी/kWh

निम्न आवृत्ति आउटपुट

3600P, 36000P,

360000P/kWh ((क्वार, kVAh)

3600P, 36000P,

360000P

* ((5/Ie) पी/kWh ((क्वार, kVAh)

पल्स अनुपात

1:01

आउटपुट स्तर

+5V (अनुरोध के अनुसार समायोजित किया जा सकता है)

पल्स इनपुट

इनपुट चैनल

2

इनपुट स्तर

5 ~ 10V

अधिकतम पल्स इनपुट आवृत्ति

अधिकतम 10kHz

प्रदर्शन

संकल्प

7 ¢ टीएफटी टच स्क्रीन

प्रणाली

विंडोज सीई

अन्य

वोल्टेज आपूर्ति मोड

बाहरी शक्ति, परीक्षण सर्किट, बैटरी

कार्य शक्ति आपूर्ति

AC 55~600V

वोल्टेज प्रतिरोध

4.0kV (वोल्टेज ¤t टर्मिनल, पावर सप्लाई और कम वोल्टेज टर्मिनल)

ईएफटी ((इलेक्ट्रिकल फास्ट ट्रांजिट)

2.0kV

आईपी स्तर

IP51

उछाल

2.0kV (सामान्य मोड), 2.0kV (विभिन्न मोड)

स्थिरता समय पर शक्ति

< 3 मिनट

चार्ज करने योग्य बैटरी

11.1V 3000mAh

बिजली की खपत

<9W

ऑपरेशन तापमान

तापमान -20°C ~ +55°C, आर्द्रता 40% ~ 95%

भंडारण तापमान

तापमान -40°C ~ +80°C, आर्द्रता 40% ~ 95%

आयाम (मिमी) (W × H × D)

मुख्य

245×150×50

कैरी बैग

425×336×196

वजन (किलो)

मुख्य

2

पूरा सेट

10
