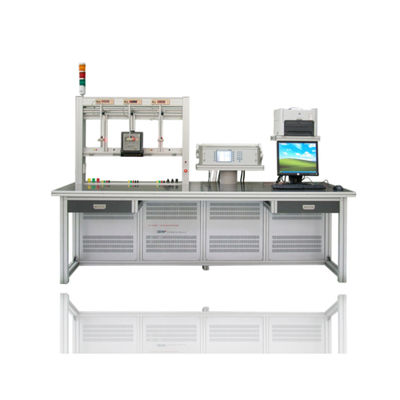

YC1893D मीटर परीक्षण प्रणाली एकल-चरण और तीन-चरण दोनों विद्युत ऊर्जा मीटरों के परीक्षण और अंशांकन के लिए एक पूर्ण स्वचालित परीक्षण प्रणाली है, जिसमें शामिल हैंः

• थ्री-फेज पावर स्रोत
• तीन-चरण संदर्भ मानक मीटर
• मीटर निलंबन परीक्षण रैक
• टैरिफ नियंत्रण प्रणाली (फिक्स्ड वोल्टेज, ऑप्टिकल पोर्ट रीडर, रिपल कंट्रोल बॉक्स)
• अन्य आवश्यक भाग
• पूरी प्रणाली को नियंत्रित करने वाले पीसी और सॉफ्टवेयर

YC1893D मीटर परीक्षण प्रणाली आईईसी 60736 मानक के साथ पूरी तरह से संगत है और निम्नलिखित मानकों के अनुसार मीटर परीक्षण के लिए उपयुक्त हैः

• आईईसी 62052-11 और आईईसी 62053-11, -21, -22, -23, -24
• आईईसी 62056
• EN 50470-1, EN 50470-2, EN 50470-3
• आईईसी 61010

विशेषताएं और कार्य

• मीटर परीक्षण प्रणाली मैकेनिकल मीटर, इलेक्ट्रॉनिक मैकेनिकल मीटर और इलेक्ट्रॉनिक मीटर को स्वचालित, अर्ध-स्वचालित या मैनुअल ऑपरेशन के माध्यम से माप सकती है।
• एल्यूमीनियम मिश्र धातु सामग्री, हल्की और मजबूत और संक्षारण प्रतिरोधी।
• अधिक दक्षता के साथ यांत्रिक मीटर की डिस्क का स्वचालित पोजिशनिंग रोटर मार्क।
• स्कैनिंग सिरों का एक साथ घूमना नियंत्रण को सरल बनाता है।
• निम्नलिखित परीक्षणों का पूर्ण स्वचालित समापन:
  • सभी चार वर्गों में सटीकता परीक्षण (सक्रिय, प्रतिक्रियाशील और स्पष्ट ऊर्जा)
  • रेंगने का परीक्षण (बिना भार के परीक्षण)
  • प्रारंभ करंट परीक्षण
  • डायल परीक्षण (रजिस्टर परीक्षण)
  • मीटर स्थिर परीक्षण
  • प्रभाव मात्रा परीक्षण (वोल्टेज, आवृत्ति, हार्मोनिक विकृति, आदि)
  • प्रयोग किए जाने वाले संदर्भ मानक से कम सटीकता वाले संदर्भ मानक मीटर का कैलिब्रेशन
  • पूर्व ताप
  • डुबकी और रुकावट
  • छेड़छाड़ की परिस्थितियों में एकल-चरण मीटरों का परीक्षण
• मीटरों के विभिन्न स्थिरांकों को समकालिक रूप से मापना।
• अधिभार, लघु वोल्टेज सर्किट और खुले वर्तमान सर्किट के संरक्षण के कार्य के साथ।

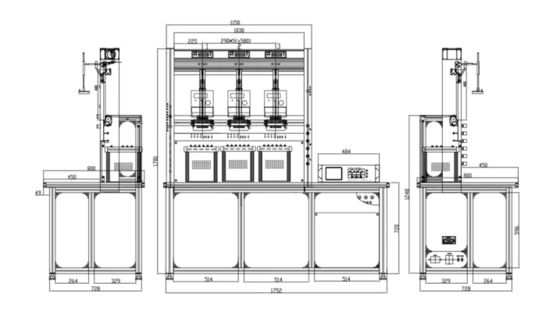

1~3 स्थिति मीटर परीक्षण प्रणाली के लिए तकनीकी विनिर्देश

परीक्षण बेंच में 3 मीटर तक के कई स्थान होते हैं, सटीकता वर्ग का 0.02% आईसीटी के साथ तीन चरण मीटर परीक्षण प्रणाली,स्मार्ट मीटरों के परीक्षण के लिए समानांतर संचार के लिए कई सीरियल पोर्ट संचार प्रणाली के साथ.

विद्युत आपूर्ति

बिजली स्रोत

वोल्टेज
परीक्षण वोल्टेज आउटपुट (चरण-तटस्थ)	3×(24 V ️ 480 V) या 600 V F-F अनुकूलित
आउटपुट वोल्टेज की शक्ति	3×100 वीए
संकल्प	सीमा के पूर्ण पैमाने के मूल्य का 0.01% से बेहतर
सटीकता सेट करना	अंतिम सीमा मूल्य पर 0.02% से बेहतर
स्थिरता	0.005%/घंटे से बेहतर (एकीकरण समय 150 सेकंड)
0-अधिकतम भार से भार विनियमन	< 0.01%
विकृति कारक	< 0.3% रैखिक प्रतिरोध भार के लिए
हार्मोनिक्स	2 ̊ 21 ̊ मुक्त प्रोग्रामेबल
वर्तमान
परीक्षण करंट आउटपुट	0.3 mA ️ 120 A
आउटपुट वर्तमान की शक्ति	3×150 वीए
संकल्प	सीमा के पूर्ण पैमाने के मूल्य का 0.01% से बेहतर
सटीकता सेट करना	अंतिम सीमा मूल्य पर 0.02% से बेहतर
स्थिरता	0.005%/घंटे से बेहतर (एकीकरण समय 150 सेकंड)
0-अधिकतम भार से भार विनियमन	< 0.01%
विकृति कारक	< 0.3% रैखिक प्रतिरोध भार के लिए
हार्मोनिक्स	2 ̊ 21 ̊ मुक्त प्रोग्रामेबल
चरण कोण
रेंज	0 -- 360°
संकल्प	0.01°
सटीकता सेट करना	0.1°
आवृत्ति
रेंज	45 हर्ट्ज ₹ 65 हर्ट्ज
संकल्प	0.01 हर्ट्ज
