| ब्रांड नाम: | GENY |
| मॉडल संख्या: | YC1891D |
| भुगतान की शर्तें: | एल/सी, टी/टी, डी/पी |
| आपूर्ति करने की क्षमता: | 100/वर्ष |

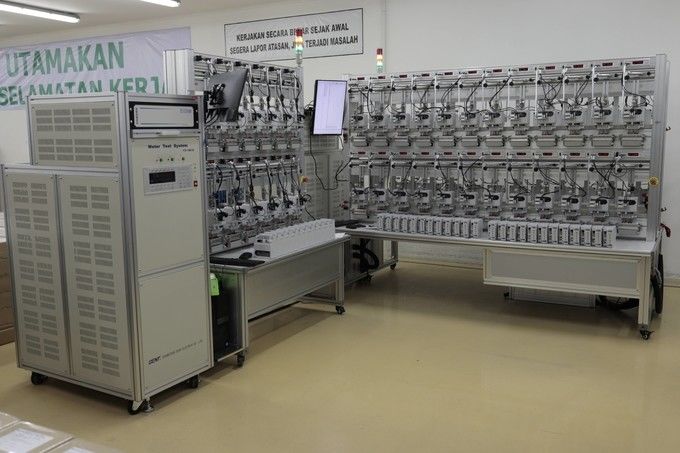

हमारी उन्नत मीटर परीक्षण प्रणाली को 1P2W मॉडल सहित विभिन्न प्रकार के मीटरों के लिए व्यापक परीक्षण समाधान प्रदान करने के लिए डिज़ाइन किया गया है।यह वर्तमान और वोल्टेज माप सर्किट के बीच बंद लिंक के साथ एकल-चरण मीटर में सक्रिय और प्रतिक्रियाशील शक्ति के परीक्षण का समर्थन करता हैइस प्रणाली में एक वर्तमान आउटपुट स्विच से लैस है, जो वैकल्पिक सुविधा का चयन करते समय 2 तत्व मीटरों के कैलिब्रेशन को सक्षम करता है।
प्रत्येक मीटर स्थिति RS232 और ईथरनेट संचार पोर्ट से लैस है, जो इलेक्ट्रॉनिक मीटरों के स्वचालित कैलिब्रेशन को सुविधाजनक बनाता है, एक वैकल्पिक वृद्धि जो परीक्षण प्रक्रिया को सुव्यवस्थित करती है।यह प्रणाली बहुमुखी है, यांत्रिक मीटर, इलेक्ट्रॉनिक यांत्रिक मीटर और इलेक्ट्रॉनिक मीटर को स्वचालित, अर्ध-स्वचालित या मैनुअल संचालन के माध्यम से मापने में सक्षम।
एल्यूमीनियम मिश्र धातु से निर्मित, यह प्रणाली हल्के, मजबूत और संक्षारण प्रतिरोधी है। इसमें यांत्रिक मीटरों की डिस्क के लिए एक स्वचालित पोजिशनिंग रोटर मार्क है,परीक्षण की दक्षता में वृद्धिस्कैनिंग हेड का सिंक्रनाइज़ स्विचिंग नियंत्रण को सरल बनाता है, जबकि सिस्टम स्टार्ट टेस्ट और क्रॉपिंग टेस्ट कार्यक्षमताएं प्रदान करता है।
यह प्रणाली मीटरों के विभिन्न स्थिरांकों को समकालिक रूप से मापने के लिए डिज़ाइन की गई है और इसमें अधिभार, लघु वोल्टेज सर्किट और खुले वर्तमान सर्किट परिदृश्यों के खिलाफ सुरक्षा कार्य शामिल हैं।उपयोगकर्ता के अनुकूल परीक्षण सॉफ्टवेयर विंडोज 10 और एक्सपी ऑपरेटिंग सिस्टम के साथ संगत है और इसमें सभी आधुनिक ऊर्जा मीटर परीक्षण आवश्यकताओं के लिए मॉड्यूल शामिल हैं, जैसे कि त्रुटि परीक्षण, सामंजस्य परीक्षण, मांग परीक्षण और प्रभाव परीक्षण।
संग्रहीत परीक्षणों से डेटा को अन्य कार्यक्रमों के साथ उपयोग के लिए कई प्रारूपों में निर्यात किया जा सकता है, जिससे सिस्टम की उपयोगिता बढ़ जाती है। पूरी प्रणाली सीई प्रमाणित है,यूरोपीय संघ के स्वास्थ्य और सुरक्षा मानकों के अनुपालन की पुष्टि.
| आवेदन की शर्तें और आवश्यकता | |||||
| पर्यावरण | बिजली की आवश्यकता | सुरक्षा | |||
| ऑपरेशन | आर्द्रता | ऊंचाई | वोल्टेज आपूर्ति | आईपी वर्ग | अनुरूपता |
| तापमान | |||||
| -10°C-+40°C | ३५% से ८५% | < 2500 मीटर | 3x220/380v±10% ((या अनुकूलित) | आईपी 30 | सीई अनुरूपता |
| 50/60Hz±2Hz | |||||
| प्रकार | YC1891D-6 | YC1891D-12 | YC1891D-24 | YC1891D-48 | |
| मीटर पदों की संख्या | 6 | 12 | 24 | 48 | |
| सटीकता | 0.05 | ||||
| बिजली स्रोत | YC8-101-250 | YCS-101-600 | YCS-101-1200 | YCS-101-2500 | |
| मानक मीटर | SZ-01A-K3 | ||||
| एमएसटीवी | HJ200G-6 | HJ200G-12 | HJ200G-24 | HJ200G-48 | |
| स्कैनिंग हेड | YCG-2-सीरीज | ||||
| वोल्टेज | |||||
| परीक्षण वोल्टेज आउटपुट (चरण-तटस्थ) | 24V-300V ((या अनुकूलित) | ||||
| आउटपुट वोल्टेज की शक्ति | अधिकतम. 100 वीए | अधिकतम 250 वीए | अधिकतम.500 वीए | अधिकतम 1000 वीए | |
| संकल्प | सीमा के पूर्ण पैमाने के मूल्य का 0.01% से बेहतर | ||||
| सटीकता सेट करना | अंतिम सीमा मूल्य पर 0.05% से बेहतर | ||||
| स्थिरता | 0.005%/घंटे से बेहतर ((समायोजन समय 150 सेकंड) | ||||
| O-max.load से भार विनियमन | 0.01% से बेहतर | ||||
| विकृति कारक | रैखिक प्रतिरोध भार के लिए 0.3% से बेहतर | ||||
| हार्मोनिक्स | 2nd - 41st मुक्त प्रोग्रामेबल | ||||
| वर्तमान | |||||
| परीक्षण करंट आउटपुट | 1mA-120A/200A | ||||
| आउटपुट वर्तमान की शक्ति | अधिकतम 250VA अधिकतम 500VA अधिकतम 1000VA अधिकतम 2000VA | ||||
| संकल्प | सीमा के पूर्ण पैमाने के मूल्य का 0.01% से बेहतर | ||||
| सटीकता सेट करना | अंतिम सीमा मूल्य पर 0.05% से बेहतर | ||||
| स्थिरता | 0.005%/घंटे से बेहतर ((समायोजन समय 150 सेकंड) | ||||
| O-max.load से भार विनियमन | 0.01% से बेहतर | ||||
| विकृति कारक | रैखिक प्रतिरोध भार के लिए 0.3% से बेहतर | ||||
| हार्मोनिक्स | 2nd - 41st मुक्त प्रोग्रामेबल | ||||
| चरण कोण | |||||
| चरण कोण | 0°-360° | ||||
| संकल्प | 0.01° | ||||
| सटीकता सेट करना | 0.1° | ||||
| आवृत्ति | |||||
| रेंज | 45 हर्ट्ज-65 हर्ट्ज | ||||
| संकल्प | 0.01 हर्ट्ज | ||||
| त्रुटि प्रदर्शित करें | |||||
| त्रुटि प्रदर्शित करने का प्रकार | लाल एलईडी | ||||
| त्रुटि प्रदर्शित करने का संकल्प | आठ अंक | ||||
