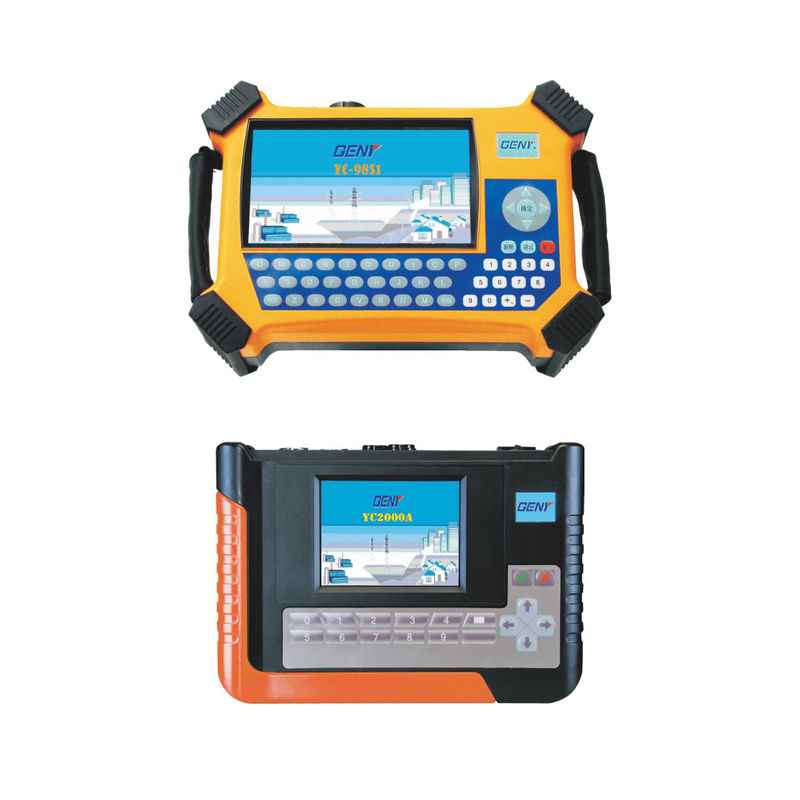

| ब्रांड नाम: | GENY |
| मॉडल संख्या: | YC98S1 |
| भुगतान की शर्तें: | एल/सी, टी/टी, डी/पी |
| आपूर्ति करने की क्षमता: | 300/वर्ष |
एक ही समय में एक मीटर या दो मीटर का परीक्षण कर सकता है।
इलेक्ट्रॉनिक और इलेक्ट्रोमैकेनिकल मीटरों के लिए स्कैनिंग हेड का उपयोग करके स्वचालित परीक्षण अनुक्रम
समकालिक रूप से सभी डेटा की गणना कर सकते हैं और इंटरफ़ेस पर प्रदर्शित पूर्ण तरंग शामिल
पूर्ण तरंग मीटर की सक्रिय और प्रतिक्रियाशील ऊर्जा सटीकता का परीक्षण कर सकता है
एक साथ दो चैनल पल्स का परीक्षण कर सकते हैं जिनकी पल्स स्थिर
तारों की पहचान लोड नहीं होने पर उपलब्ध है।
विद्युत ऊर्जा संचय कार्य विद्युत ऊर्जा मीटर को माप सकता है जब उसके पास नाड़ी आउटपुट न हो।
डायल परीक्षण कार्य
वेक्टर आरेख प्रदर्शित करें
गलत वायरिंग (48 प्रकार के कनेक्शन) की पहचान कर सकता है
उपकरण तारों की विविधता के दृश्य का अनुकरण किया जा सकता है और वोल्टेज या वर्तमान संकेत स्थिति के लिए पहुँच के बिना कार्यालय में तारों और संशोधित पैरामीटर के अनुरूप परिणाम प्राप्त
हार्मोनिक फलन
| परीक्षण वोल्टेज (पूर्ण तरंग और मूल तरंग) | |
| रेंज | 0~500V |
| त्रुटि | ±0.05% (0.1%) |
| सामंजस्यपूर्ण | दूसरा ~ 51वां |
| परीक्षण करंट (पूर्ण तरंग और मौलिक तरंग) | |
| रेंज (प्रत्यक्ष कनेक्शन) | 0.025A ~ 12A (Ie=5A) |
| रेंज (100AClamp CT) |
0.5~120A (Ie=100A, उपयोग सीमा=0.01Ie~2.4Ie) (वैकल्पिकः Ie=5A, 500A, 1000A) |
| त्रुटि (प्रत्यक्ष कनेक्शन) | ±0.05% (0.1%) |
| त्रुटि (100AClamp CT) | ±0.2% ((5A,100A) ±0.5% (अन्य) |
| सामंजस्यपूर्ण | दूसरा ~ 51वां |
| प्रारंभ करंट | 0.05%I |
| शक्ति माप त्रुटि (पूर्ण तरंग और मौलिक तरंग) | |
| सक्रिय शक्ति (प्रत्यक्ष कनेक्शन) | ±0.05% |
| सक्रिय शक्ति (100A ClampCT) | ±0.2% ((5A,100A) ±0.5% (अन्य) |
| प्रतिक्रियाशील शक्ति (प्रत्यक्ष कनेक्शन) | ±0.1% |
| प्रतिक्रिया शक्ति (100A ClampCT) | ±0.5% ((5A,100A) ±1.0% (अन्य) |
| ऊर्जा माप त्रुटि (पूर्ण तरंग और मौलिक तरंग) | |||
| सक्रिय ऊर्जा (प्रत्यक्ष कनेक्शन) | ±0.05% (±0.1%) | ||
| सक्रिय ऊर्जा (100A ClampCT) | ±0.2% ((5A,100A) ±0.5% (अन्य) | ||
| प्रतिक्रियाशील ऊर्जा (प्रत्यक्ष कनेक्शन) | ±0.1% | ||
| प्रतिक्रियाशील ऊर्जा (100A ClampCT) | ±0.5% ((5A,100A) ±1.0% (अन्य) | ||
| त्रुटि (समंजस तरंग) | |||
| प्रत्यक्ष संबंध | kWh,U,I,P,Q,S | ±0.2%H (H=1+0.01k, k=2~51) | |
|
क्लैंप सीटी 5A/100A |
kWh,U,I,P,Q,S | ±0.5%H (H=1+0.01k, k=2~51) | |
| 5 ए सीसीटी के स्व-केलिब्रेशन के लिए चक्र आउटपुट वर्तमान | 0.05A,0.1ए,0.25A,0.5A,1A,2.5A,5A | ||
|
5ACCT के स्व-केलिब्रेशन की त्रुटि (रैखिक और चरण त्रुटि) |
±0.1% | ||
| क्लैंप CT 500A/1000A | kWh,U,I,P,Q,S | ±1.0%एच (एच=1+0.01k, k=2~51) | |
| त्रुटि - अन्य | |||
| अनुपात माप | ±0.5% | ||
| वोल्टेज प्रभाव | <±0.01% | ||
| आवृत्ति प्रभाव | <±0.01% | ||
| तापमान का प्रभाव | <±0.01%/°C | ||
| 24 घंटे की सटीकता प्रभाव | <±0.01% | ||
| सामंजस्यपूर्ण प्रभाव | <±0.01% | ||
| चरण कोण | |||
| रेंज | - 180°~ 180° | ||
| त्रुटि | <±0.1° | ||
| आवृत्ति | |||
| रेंज | 45 ~ 65 हर्ट्ज | ||
| त्रुटि | ±0.01 हर्ट्ज | ||
| पल्स आउटपुट | |||
| आंतरिक उच्च आवृत्ति (CH) | प्रत्यक्ष कनेक्शन | 1.8x109 पी/केडब्ल्यूएच | |
| क्लैंप सीटी | 1.8x109 * ((5/Ie) पी/kWh | ||
| निम्न आवृत्ति आउटपुट | प्रत्यक्ष कनेक्शन |
3600P, 36000P, 360000P/kWh ((क्वार, kVAh) |
|
| क्लैंप सीटी |
3600P, 36000P, 360000P * ((5/Ie) पी/kWh ((क्वार, kVAh) |
||
| पल्स अनुपात | 1:1 | ||
| आउटपुट स्तर | +5V (अनुरोध के अनुसार समायोजित किया जा सकता है) | ||
| पल्स इनपुट | |||
| इनपुट चैनल | 2 | ||
| इनपुट स्तर | 5 ~ 10V | ||
| अधिकतम पल्स इनपुट आवृत्ति | अधिकतम 10kHz | ||
| प्रदर्शन | |||
| संकल्प | 7 ¢ टीएफटी टच स्क्रीन | ||
| प्रणाली | विंडोज सीई | ||
| अन्य | |||
| वोल्टेज आपूर्ति मोड | बाहरी शक्ति, परीक्षण सर्किट, बैटरी | ||
| कार्य शक्ति आपूर्ति | AC 55~600V | ||
| वोल्टेज प्रतिरोध | 4.0kV (वोल्टेज ¤t टर्मिनल, पावर सप्लाई और कम वोल्टेज टर्मिनल) | ||
| ईएफटी ((इलेक्ट्रिकल फास्ट ट्रांजिट) | 2.0kV | ||
| आईपी स्तर | IP51 | ||
| उछाल | 2.0kV (सामान्य मोड), 2.0kV (विभिन्न मोड) | ||
| स्थिरता समय पर शक्ति | < 3 मिनट | ||
| चार्ज करने योग्य बैटरी | 11.1V 3000mAh | ||
| बिजली की खपत | <9W | ||
| ऑपरेशन तापमान | तापमान -20°C ~ +55°C, आर्द्रता 40% ~ 95% | ||
| भंडारण तापमान | तापमान -40°C ~ +80°C, आर्द्रता 40% ~ 95% | ||
| आयाम (मिमी) (W × H × D) | मुख्य | 245×150×50 | |
| कैरी बैग | 425×336×196 | ||
| वजन (किलो) | मुख्य | 2 | |
| पूरा सेट | 10 | ||
