| ब्रांड नाम: | GENY |
| मॉडल संख्या: | SZ-03A-K6 |
| भुगतान की शर्तें: | एल/सी, टी/टी, डी/पी |
| आपूर्ति करने की क्षमता: | 100/वर्ष |

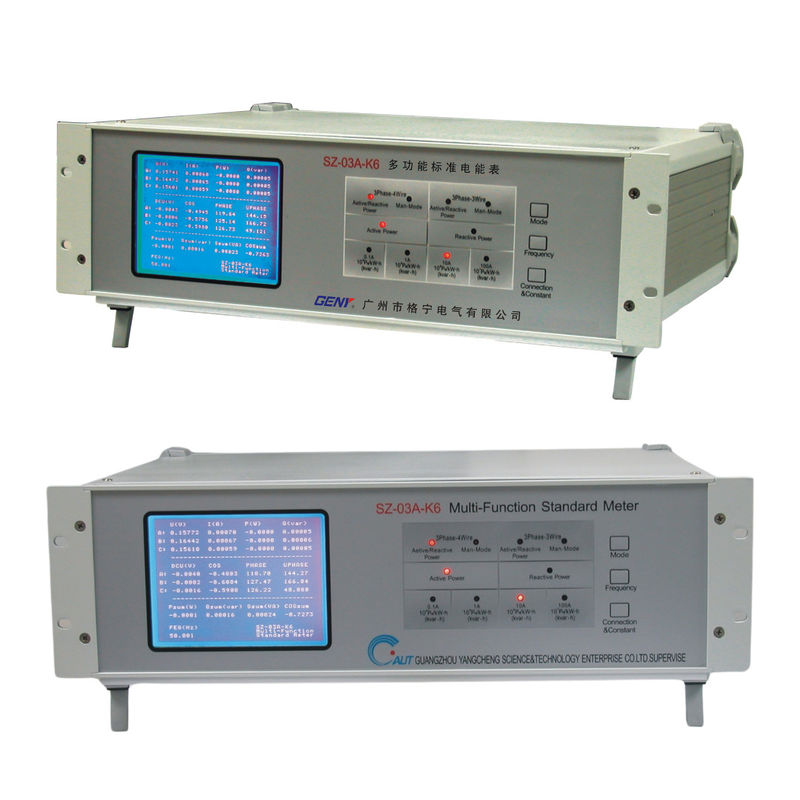

यह व्यापक धारा त्रि-चरण संदर्भ मानक मीटर है, स्थिर त्रि-चरण ऊर्जा मीटर परीक्षण प्रणाली के लिए सूट है।
· उच्च सटीकता 0.05% तक
परीक्षण प्रकारः 3 चरण 4 तार, 3 चरण 3 तार
परीक्षण मोडः सक्रिय शक्ति, प्रतिक्रिया शक्ति, क्रॉस कनेक्शन प्रतिक्रिया शक्ति
प्रत्येक चरण के वोल्टेज, करंट, चरण, आवृत्ति, शक्ति आदि को मापना
· चरण से चरण के चरण कोण, सक्रिय शक्ति का योग, प्रतिक्रियाशील शक्ति का योग आदि का माप
• टेस्ट डेटा को कंप्यूटर द्वारा Rs232 इंटरफेस के माध्यम से प्रबंधित किया जा सकता है।
| SZ03A-K6 | |
| परीक्षण वोल्टेज | |
| रेंज | 30 वोल्ट 480 वोल्ट |
| त्रुटि |
±0.05% (30V ¥ 480V) ±0.1% (5V ₹ 50V) |
| डिस्प्ले रेंज | 5.000000V ∙ 480.0000V |
| परीक्षण करंट | |
| रेंज | 10mA ️ 120A |
| त्रुटि |
±0.05% (0.2A ️ 120A) ±0.1% (10mA ∙ 0.2A) |
| डिस्प्ले रेंज | 1.000000mA-120.0000A |
| शक्ति माप त्रुटि | |
| सक्रिय शक्ति | ±0.05% (0.2A ️ 120A) |
| प्रतिक्रिया शक्ति | ±0.1% (0.2A ️ 120A) |
| प्रतीत शक्ति | ±0.1% (0.2A ️ 120A) |
| ऊर्जा माप त्रुटि | |
| सक्रिय ऊर्जा | -- |
| प्रतिक्रियाशील ऊर्जा | -- |
| स्पष्ट ऊर्जा | -- |
| चरण कोण | |
| रेंज | 0o 360o |
| त्रुटि | ±0.05o |
| डिस्प्ले रेंज | 0.000001o -- 359.9999o |
| आवृत्ति | |
| रेंज | 45 हर्ट्ज ∙ 65 हर्ट्ज |
| डिस्प्ले रेंज | 45.0000 ₹ 65.0000 |
| पल्स आउटपुट | |
| उच्च आवृत्ति आउटपुट ((CH) |
1×109 (0.2A ️ 1A) 1×108 (1A 10A) 1×107 (10A ️ 120A) |
| कम आवृत्ति आउटपुट (CL) | 2×10-5×CH |
| पल्स अनुपात | 1:1 |
| आउटपुट स्तर | 5V |
| पल्स इनपुट | |
| इनपुट स्तर | -- |
| इनपुट आवृत्ति | -- |
| अन्य | |
| वोल्टेज आपूर्ति | 220V ± 10%, 50/60Hz ± 2Hz |
| परिवेश का तापमान | 10°C -- 30°C |
| बाहरी क्षेत्रों का प्रभाव | ≤ 0.05 % / एमटी |
| सापेक्ष आर्द्रता | ४५% -- ७५% |
| आयाम (W × H × D) (मिमी) | 432×131×308 |
| वजन (किलो) | 15 |
