| ब्रांड नाम: | GENY |
| मॉडल संख्या: | SZ-03A-K8 |
| भुगतान की शर्तें: | एल/सी, टी/टी, डी/पी |
| आपूर्ति करने की क्षमता: | 100/वर्ष |
| आवेदन की शर्तें और आवश्यकताएं | |||||
| पर्यावरण | बिजली की आवश्यकता | सुरक्षा | |||
| ऑपरेशन तापमान | आर्द्रता | ऊंचाई | वोल्टेज आपूर्ति | आईपी वर्ग | अनुरूपता |
| -10°C-+40°C | 45% से 75% तक | <2500 मीटर | 220V±10%,50/60Hz±2Hz | IP30 | सीई अनुरूप |
| प्रकार | SZ-03A-K8 | ||||
| परीक्षण वोल्टेज | |||||
| रेंज | 5V-480V | ||||
| त्रुटि | ±0.02% ((5V-480V) | ||||
| डिस्प्ले रेंज | 5.000000V-480,000V | ||||
| परीक्षण करंट | |||||
| रेंज | 10mA-120A | ||||
| त्रुटि | ±0.02% ((50mA-120A) ±0.05% ((10mA-50mA) | ||||
| डिस्प्ले रेंज | 1.000000A-120.0000A | ||||
| शक्ति माप त्रुटि | |||||
| सक्रिय शक्ति | ±0.02% ((50mA-120A) | ||||
| प्रतिक्रिया शक्ति | ±0.05% ((50mA-120A) | ||||
| प्रतीत शक्ति | ±0.05% ((50mA-120A) | ||||
| चरण कोण | |||||
| रेंज | 0°-360° | ||||
| त्रुटि | ±0.05° | ||||
| डिस्प्ले रेंज | 0.000001°--359.9999° | ||||
| आवृत्ति | |||||
| रेंज | 45 हर्ट्ज-65 हर्ट्ज | ||||
| डिस्प्ले रेंज | 45.000-65.000 | ||||
| पल्स आउटपुट | |||||
| उच्च आवृत्ति आउटपुट ((CH) | 1x109 ((0A-1A) | ||||
| 1x108 ((1A-10A) | |||||
| 1x107 ((10A-120A) | |||||
| कम आवृत्ति आउटपुट (CL) | 2x10-5xCH | ||||
| पल्स अनुपात | 1:01 | ||||
| आउटपुट स्तर | 5V | ||||
| पल्स इनपुट | |||||
| इनपुट स्तर | 24V | ||||
| इनपुट आवृत्ति | 500 हर्ट्ज ((अधिकतम) | ||||
| आयाम ((WxHxD) ((मिमी) | 432x131x470 | ||||
| वजन ((किलो) | 16 | ||||

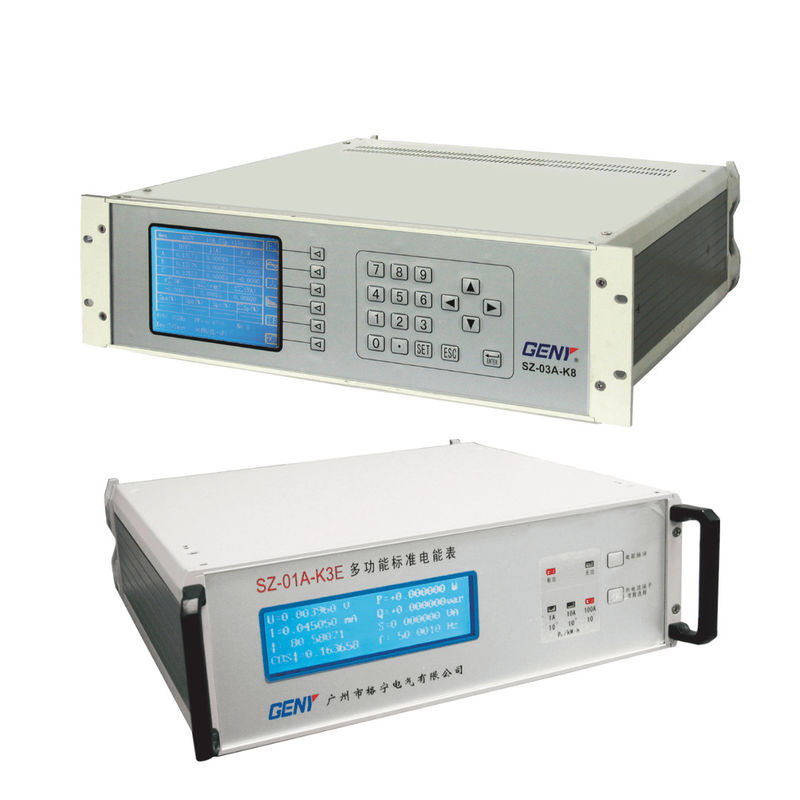

एसजेड-03ए-के8 श्रृंखला तीन चरण मानक मीटर में उच्च गति डीएसपी, सीपीएलडी, एमसीयू और एडीसी आदि जैसी स्थायी तकनीक का उपयोग किया जाता है।मीटर उच्च गति में एसी संकेत का नमूना ले सकता है और उन्हें विशेष डिजिटल अंकगणित के साथ इलाज कर सकता हैइन सभी कारणों से मीटर की संरचना सरल होती है और सापेक्ष त्रुटि की 0.02% सटीकता को मापा जाता है।
उच्च परिशुद्धता और दीर्घकालिक स्थिरताः असाधारण सटीकता प्रदान करता है और लंबी अवधि के लिए स्थिरता बनाए रखता है।
विविध अनुप्रयोगों के लिए सार्वभौमिक इकाई: बहुमुखी और अनुकूलन योग्य, विभिन्न उद्योगों में अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए उपयुक्त है।
विद्युत मापदंडों का सिंक्रोनस मापन: तीन-चरण और एकल-चरण दोनों सर्किटों में एक साथ विभिन्न विद्युत मापदंडों को मापने में सक्षम।
प्रत्यक्ष प्रतिक्रियाशील शक्ति गणना के साथ सटीक कोण मापः प्रत्यक्ष प्रतिक्रियाशील शक्ति की गणना करके चरण कोणों का सटीक निर्धारण सुनिश्चित करता है।
विश्वसनीय परिणामों के साथ सरल कैलिब्रेशनः केवल तीन ऊर्जा स्थिरांकों का उपयोग करके सुव्यवस्थित कैलिब्रेशन प्रक्रिया, विश्वसनीय और सुसंगत परिणामों की गारंटी।
कम आवृत्ति वाले पल्स इनपुट के साथ त्रुटि गणनाः त्रुटि गणना और सुधार की सुविधा के लिए कम आवृत्ति वाले पल्स इनपुट सुविधा को शामिल करता है।
वेक्टर आरेखों के साथ दृश्य प्रतिनिधित्व: विद्युत विशेषताओं की व्यापक समझ के लिए वेक्टर आरेखों के माध्यम से सहज दृश्य प्रदान करता है।
वोल्टेज और करंट के लिए वेवफॉर्म डिस्प्लेः प्रत्येक चरण में वोल्टेज और करंट के लिए विस्तृत वेवफॉर्म डिस्प्ले प्रदान करता है, जिससे गहन विश्लेषण और निगरानी संभव होती है।
हार्मोनिक विश्लेषण और प्रदर्शन: हार्मोनिक घटकों का गहन विश्लेषण और विज़ुअलाइज़ेशन करता है, जो हार्मोनिक विकृतियों की पहचान और शमन की सुविधा देता है।
कंप्यूटर एकीकरण के लिए RS232 और RS485 इंटरफेसः RS232 और RS485 इंटरफेस से लैस है, जो सुविधाजनक संचालन और डेटा प्रबंधन के लिए कंप्यूटर सिस्टम के साथ निर्बाध एकीकरण की अनुमति देता है।
