| ब्रांड नाम: | GENY |
| मॉडल संख्या: | YC98G |
| भुगतान की शर्तें: | एल/सी, टी/टी, डी/पी |
| आपूर्ति करने की क्षमता: | 5 टुकड़ा / महीना |

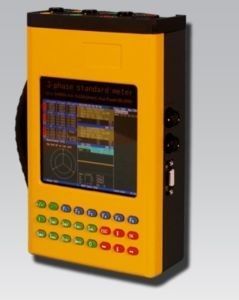

वाईसी98जी एक पोर्टेबल वर्किंग स्टैंडर्ड मीटर है जिसका डिजाइन सक्रिय/प्रतिक्रियाशील तीन चरण मीटर (3 या 4 तार) और एकल चरण मीटर की पुष्टि करने के लिए मानव उन्मुख है, जिसकी सटीकता कक्षा 0.1 से 0 है।05, क्षेत्र परीक्षण के लिए उपयुक्त है।
| वे | माप सीमा | प्रभावी समाधान | सटीकता (%) | अन्य |
| वोल्टेज | 5 - 450 वोल्ट | 0.001 वी | 0०.०५% | 2 श्रेणी ((1:4) |
| वर्तमान सीटी | 0.05 - 20 ए | 0.0002 ए | 0०.०५% | 3 श्रेणीएँ (१ः१०) |
| क्लैंप सीटी | 0.01 - 100 ए | 0.001 ए | 0.15% | 3 श्रेणीएँ (१ः१०) |
| आवृत्ति | 45-65 हर्ट्ज | 0.001 हर्ट्ज | 0.01 हर्ट्ज | |
| सक्रिय शक्ति | 0~±Umax X Imax | 0.0001 W | 0१०% | |
| 0~±Umax X Imax | 0.0001 W | 0.20% | सीटी क्लैंप के साथ | |
| प्रतिक्रिया शक्ति | 0~±Umax X Imax | 0.0001 Var | 0.20% | |
| 0~±Umax X Imax | 0.0001 Var | 0.30% | सीटी क्लैंप के साथ | |
| प्रतीत शक्ति | 0~±Umax X Imax | 0.0001 VA | 0.20% | |
| सक्रिय ऊर्जा | 0१०% | |||
| 0.20% | सीटी क्लैंप के साथ | |||
| प्रतिक्रियाशील ऊर्जा | 0.20% | |||
| 0.30% | सीटी क्लैंप के साथ | |||
| ऊर्जा स्थिर | 180000imp/kWh / 1800imp/kWh / 18imp/kWh* | |||
| शक्ति कारक | 0~±0.9999 | 0.0001 | ±0.01 | |
| चरण कोण | 0 ~ 359. 999o | 0.001 o | ±0.01 o | |
| कार्य वातावरण | -10~+55oC, 15~85% आरएचडी,ऊंचाईः-10~3500 मीटर | |||
| तापमान का प्रभाव | ≤25ppm/oC ((U/I, ≤15ppm/oC ((अन्य) | |||
| आवृत्ति प्रभाव | ≤25 पीपीएम/हर्ट्ज | |||
| पल्स इंटरफेस | इनपुट (2 चैनल, PLi1, PLi2) | |||
| निम्न स्तर≤2V, उच्च स्तर≥5V | ||||
| आउटपुट (2 चैनल, PLo-1 सक्रिय शक्ति, PLo-3 प्रतिक्रियाशील शक्ति) | ||||
| निम्न स्तर≤0.5V, उच्च स्तर≥11.5V | ||||
| संचार इंटरफेस | असिंक्रोनस सीरियल ट्रांसमिशनः RS232, 9600bps, 1N8. | |||
| विद्युत आपूर्ति1 | U1, Un परीक्षण किए सर्किट टर्मिनलों से बिजलीः 85 ~ 450V / ₹ 35VA | परीक्षण सर्किट से | ||
| विद्युत आपूर्ति 2 | एसी सॉकेट से बिजलीः 85~450V/ ₹35VA | |||
| विद्युत आपूर्ति3 | बैटरी प्रकारः ली-पॉलिमर बैटर, आकारः 110mmX51mmX16mm, | आंतरिक ली-बैटरी | ||
| नामित आउटपुट वोल्टेजः 7.2V, क्षमताः 5000mAh | ||||
| आयाम | उपकरणः 245mm X 162mm X 60mm | |||
| कैरी केसः 559mm X 351mm X 229mm | ||||
| वजन | मुख्य उपकरण का वजनः 1.7kg | |||
| कुल सेट वजनः 11.5kg | ||||
| YC98G के लिए विनिर्देश - 0.05% | ||||
| पद | माप सीमा | प्रभावी समाधान | सटीकता (%) | अन्य |
| वोल्टेज | 5 - 450 वोल्ट | 0.001 वी | 0०.०२% | 2 श्रेणी ((1:4) |
| वर्तमान सीटी | 0.05 - 20 ए | 0.0002 ए | 0०.०२% | 3 श्रेणीएँ (१ः१०) |
| क्लैंप सीटी | 0.01 - 100 ए | 0.001 ए | 0.15% | 3 श्रेणीएँ (१ः१०) |
| आवृत्ति | 45-65 हर्ट्ज | 0.001 हर्ट्ज | 0.01 हर्ट्ज | |
| सक्रिय शक्ति | 0~±Umax X Imax | 0.0001 W | 0०.०५% | |
| 0~±Umax X Imax | 0.0001 W | 0.20% | सीटी क्लैंप के साथ | |
| प्रतिक्रिया शक्ति | 0~±Umax X Imax | 0.0001 Var | 0१०% | |
| 0~±Umax X Imax | 0.0001 Var | 0.30% | सीटी क्लैंप के साथ | |
| प्रतीत शक्ति | 0~±Umax X Imax | 0.0001 VA | 0१०% | |
| सक्रिय ऊर्जा | 0०.०५% | |||
| 0.20% | सीटी क्लैंप के साथ | |||
| प्रतिक्रियाशील ऊर्जा | 0१०% | |||
| 0.30% | सीटी क्लैंप के साथ | |||
| ऊर्जा स्थिर | 180000imp/kWh / 1800imp/kWh / 18imp/kWh* | |||
| शक्ति कारक | 0~±0.9999 | 0.0001 | ±0.005% | |
| चरण कोण | 0 ~ 359. 999o | 0.001 o | ±0.005o | |
| कार्य वातावरण | -10~+55oC, 15~85% आरएचडी,ऊंचाईः-10~3500 मीटर | |||
| तापमान का प्रभाव | ≤10 ppm/oC ((U/I, ≤15 ppm/oC ((अन्य) | |||
| आवृत्ति प्रभाव | ≤20 पीपीएम/हर्ट्ज | |||
| पल्स इंटरफेस | इनपुट (2 चैनल, PLi1, PLi2) | |||
| निम्न स्तर≤2V, उच्च स्तर≥5V | ||||
| आउटपुट (2 चैनल, PLo-1 सक्रिय शक्ति, PLo-3 प्रतिक्रियाशील शक्ति) | ||||
| निम्न स्तर≤0.5V, उच्च स्तर≥11.5V | ||||
| संचार इंटरफेस | असिंक्रोनस सीरियल ट्रांसमिशनः RS232, 9600bps, 1N8. | |||
| विद्युत आपूर्ति1 | U1, Un परीक्षण किए सर्किट टर्मिनलों से बिजलीः 85 ~ 450V / ₹ 35VA | परीक्षण सर्किट से | ||
| विद्युत आपूर्ति 2 | एसी सॉकेट से बिजलीः 85~450V/ ₹35VA | |||
| विद्युत आपूर्ति3 | बैटरी प्रकारः ली-पॉलिमर बैटर, आकारः 110mmX51mmX16mm, | आंतरिक ली-बैटरी | ||
| नामित आउटपुट वोल्टेजः 7.2V, क्षमताः 5000mAh | ||||
| आयाम | उपकरणः 245mm X 162mm X 60mm | |||
| कैरी केसः 559mm X 351mm X 229mm | ||||
| वजन | मुख्य उपकरण का वजनः 1.7kg | |||
| कुल सेट वजनः 11.5kg | ||||
| पद | माप सीमा | प्रभावी समाधान | सटीकता (%) | अन्य |
| वोल्टेज | 5 - 450 वोल्ट | 0.001 वी | 0०.०२% | 2 श्रेणी ((1:4) |
| वर्तमान सीटी | 0.05 - 20 ए | 0.0002 ए | 0०.०२% | 3 श्रेणीएँ (१ः१०) |
| क्लैंप सीटी | 0.01 - 100 ए | 0.001 ए | 0.15% | 3 श्रेणीएँ (१ः१०) |
| आवृत्ति | 45-65 हर्ट्ज | 0.001 हर्ट्ज | 0.01 हर्ट्ज | |
| सक्रिय शक्ति | 0~±Umax X Imax | 0.0001 W | 0०.०५% | |
| 0~±Umax X Imax | 0.0001 W | 0.20% | सीटी क्लैंप के साथ | |
| प्रतिक्रिया शक्ति | 0~±Umax X Imax | 0.0001 Var | 0१०% | |
| 0~±Umax X Imax | 0.0001 Var | 0.30% | सीटी क्लैंप के साथ | |
| प्रतीत शक्ति | 0~±Umax X Imax | 0.0001 VA | 0१०% | |
| सक्रिय ऊर्जा | 0०.०५% | |||
| 0.20% | सीटी क्लैंप के साथ | |||
| प्रतिक्रियाशील ऊर्जा | 0१०% | |||
| 0.30% | सीटी क्लैंप के साथ | |||
| ऊर्जा स्थिर | 180000imp/kWh / 1800imp/kWh / 18imp/kWh* | |||
| शक्ति कारक | 0~±0.9999 | 0.0001 | ±0.005% | |
| चरण कोण | 0 ~ 359. 999o | 0.001 o | ±0.005o | |
| कार्य वातावरण | -10~+55oC, 15~85% आरएचडी,ऊंचाईः-10~3500 मीटर | |||
| तापमान का प्रभाव | ≤10 ppm/oC ((U/I, ≤15 ppm/oC ((अन्य) | |||
| आवृत्ति प्रभाव | ≤20 पीपीएम/हर्ट्ज | |||
| पल्स इंटरफेस | इनपुट (2 चैनल, PLi1, PLi2) | |||
| निम्न स्तर≤2V, उच्च स्तर≥5V | ||||
| आउटपुट (2 चैनल, PLo-1 सक्रिय शक्ति, PLo-3 प्रतिक्रियाशील शक्ति) | ||||
| निम्न स्तर≤0.5V, उच्च स्तर≥11.5V | ||||
| संचार इंटरफेस | असिंक्रोनस सीरियल ट्रांसमिशनः RS232, 9600bps, 1N8. | |||
| विद्युत आपूर्ति1 | U1, Un परीक्षण किए सर्किट टर्मिनलों से बिजलीः 85 ~ 450V / ₹ 35VA | परीक्षण सर्किट से | ||
| विद्युत आपूर्ति 2 | एसी सॉकेट से बिजलीः 85~450V/ ₹35VA | |||
| विद्युत आपूर्ति3 | बैटरी प्रकारः ली-पॉलिमर बैटर, आकारः 110mmX51mmX16mm, | आंतरिक ली-बैटरी | ||
| नामित आउटपुट वोल्टेजः 7.2V, क्षमताः 5000mAh | ||||
| आयाम | उपकरणः 245mm X 162mm X 60mm | |||
| कैरी केसः 559mm X 351mm X 229mm | ||||
| वजन | मुख्य उपकरण का वजनः 1.7kg | |||
| कुल सेट वजनः 11.5kg | ||||
