| ब्रांड नाम: | GENY |
| मॉडल संख्या: | YC89S1 |
| भुगतान की शर्तें: | एल/सी, टी/टी, डी/पी |
| आपूर्ति करने की क्षमता: | 300/वर्ष |
| आवेदन की शर्तें और आवश्यकताएं | ||||
| पर्यावरण | सुरक्षा | |||
| ऑपरेशन तापमान | सापेक्ष आर्द्रता | ऊंचाई | आईपी वर्ग | अनुरूपता |
| -25°C-+45°C | ४०% से ९५% | <2500 मीटर | IP30 | सीई अनुरूप |

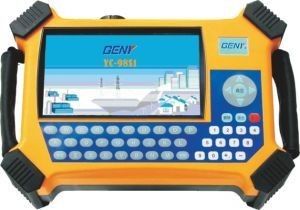

| प्रकार | YC-98S1 | |||
| परीक्षण वोल्टेज | ||||
| रेंज | 30V-480V | |||
| त्रुटि | ±0.05% | |||
| सामंजस्यपूर्ण | दूसरा-51वां | |||
| परीक्षण करंट | ||||
| रेंज (प्रत्यक्ष कनेक्शन) | 0.05-10A | |||
| रेंज (क्लैम्प सीटी) | 100A | |||
| 5A,500A,1000A,2000A | ||||
| (विकल्प) | ||||
| त्रुटि ((प्रत्यक्ष कनेक्शन) | ±0.05% | |||
| त्रुटि ((क्लैम्प सीटी) | ±0.2% ((5A,100A) | |||
| ±0.5% (अन्य) | ||||
| सामंजस्यपूर्ण | दूसरा-51वां | |||
| शक्ति माप त्रुटि | ||||
| सक्रिय शक्ति (प्रत्यक्ष कनेक्शन) | ±0.05% | |||
| सक्रिय शक्ति (क्लैम्प सीटी) | ±0.2% ((5A,100A) ±0.5% ((अन्य) | |||
| प्रतिक्रिया शक्ति (प्रत्यक्ष) | ±0.1% | |||
| प्रतिक्रिया शक्ति (क्लैम्प सीटी) | ±0.2% ((5A,100A) | |||
| ±0.5% (अन्य) | ||||
| ऊर्जा माप त्रुटि | ||||
| सक्रिय ऊर्जा (प्रत्यक्ष) | ±0.05% | |||
| सक्रिय ऊर्जा (क्लैम्प सीटी) | ±0.2% ((5A,100A) | |||
| ±0.5% (अन्य) | ||||
| प्रतिक्रियाशील ऊर्जा (प्रत्यक्ष) | ±0.1% | |||
| प्रतिक्रियाशील ऊर्जा (क्लैम्प सीटी) | ±0.2% ((5A,100A) | |||
| ±0.5% (अन्य) | ||||
| चरण कोण | ||||
| रेंज | 0°-360° | |||
| त्रुटि | ±0.05° | |||
| आवृत्ति | ||||
| रेंज | 45 हर्ट्ज-65 हर्ट्ज | |||
| पल्स आउटपुट | ||||
| उच्च आवृत्ति आउटपुट ((CH) | -- | |||
| कम आवृत्ति | 3600imp/kWh | |||
| पल्स अनुपातपल्स अनुपात | 1:01 | |||
| आउटपुट स्तर | 5V | |||
| पल्स इनपुट | ||||
| इनपुट चैनल | 2 | |||
| इनपुट स्तर | 5-10V | |||
| इनपुट आवृत्ति | अधिकतम.100 हर्ट्ज | |||
| प्रदर्शन | ||||
| संकल्प | 7 "TFT रंग | |||
| कार्य | ||||
| वेक्टर आरेख | √ | |||
| तरंगरूप | √ | |||
| ऊर्जा संचय | √ | |||
| सीटी अनुपात परीक्षण | √ | |||
| स्थानीय पैरामीटर इनपुट | √ | |||
| वायरिंग अनुकरण | √ | |||
| स्व-कैलिब्रेशन | √ | |||
| रिकॉर्डर जाँच | √ | |||
| डेटा भंडारण | √ | |||
| डेटा भंडारण qty | 5000 | |||
| बाहरी विस्तार | √ | |||
| स्क्रीन प्रिंटिंग | √ | |||
| संचार पोर्ट | यूएसबी/आरएस232 | |||
| संचार | √ | |||
| डेटा अपलोड करें | √ | |||
| बाहरी मिनी प्रिंटर | √ | |||
| बाहरी कीबोर्ड | √ | |||
| अन्य | ||||
| वोल्टेज आपूर्ति मार्ग | बाहरी शक्ति | |||
| परीक्षण लीड शक्ति | ||||
| वोल्टेज आपूर्ति | 55-480V,50/60Hz | |||
| आयाम ((WxHxD) | 245x168x67 | |||
| वजन ((किलो) | 1.5 किलो | |||
एक ही समय में एक मीटर या दो मीटर का परीक्षण कर सकता है।
इलेक्ट्रॉनिक और इलेक्ट्रोमैकेनिकल मीटरों के लिए स्कैनिंग हेड का उपयोग करके स्वचालित परीक्षण अनुक्रम
समकालिक रूप से सभी डेटा की गणना कर सकते हैं और इंटरफ़ेस पर प्रदर्शित पूर्ण तरंग शामिल
पूर्ण तरंग मीटर की सक्रिय और प्रतिक्रियाशील ऊर्जा सटीकता का परीक्षण कर सकता है
एक साथ दो चैनल पल्स का परीक्षण कर सकते हैं जिनकी पल्स स्थिर
तारों की पहचान लोड नहीं होने पर उपलब्ध है।
विद्युत ऊर्जा संचय कार्य विद्युत ऊर्जा मीटर को माप सकता है जब उसके पास नाड़ी आउटपुट न हो।
डायल परीक्षण कार्य
वेक्टर आरेख प्रदर्शित करें
गलत वायरिंग (48 प्रकार के कनेक्शन) की पहचान कर सकता है
उपकरण तारों की विविधता के दृश्य का अनुकरण किया जा सकता है और वोल्टेज या वर्तमान संकेत स्थिति के लिए पहुँच के बिना कार्यालय में तारों और संशोधित पैरामीटर के अनुरूप परिणाम प्राप्त
हार्मोनिक फलन
