| ब्रांड नाम: | GENY |
| मॉडल संख्या: | YC1893D |
| एमओक्यू: | 1 |
| कीमत: | negotiate rates |
| भुगतान की शर्तें: | टी/टी, एल/सी, डी/पी, टी/टी |
| आपूर्ति करने की क्षमता: | 5 सेट/1 महीना |

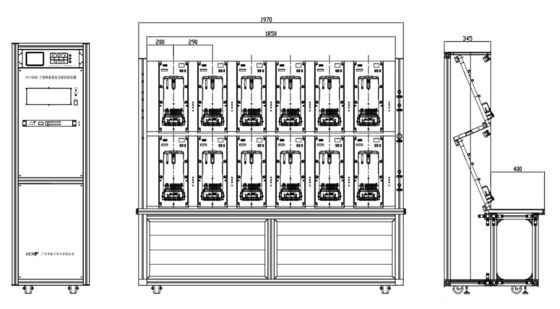

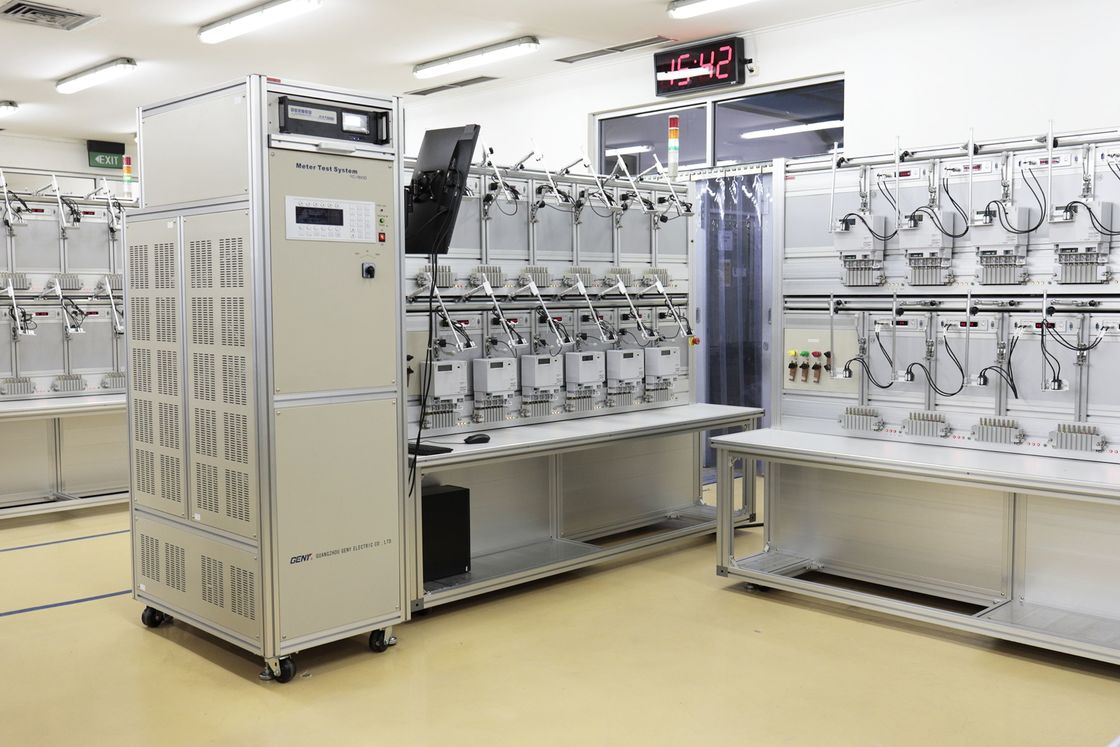

0.02% की सटीकता पूर्ण स्वचालित तीन चरण मीटर परीक्षण प्रणाली
GENY के मीटर परीक्षण प्रणालियों में सबसे उन्नत इलेक्ट्रॉनिक माप तकनीक और मॉड्यूलर अवधारणा को अपनाया गया है।विद्युत ऊर्जा मीटर निर्माताओं में ग्राहकों की आवश्यकताओं को पूरा करने के लिए विभिन्न संदर्भ मानकों और शक्ति एम्पलीफायरों को जोड़ना, विद्युत ऊर्जा उपयोगिताएं, मापन प्रयोगशालाएं, माप और गुणवत्ता जांच विभाग, और कारखाने या उद्यम।
एमटीएस तीन-चरण विद्युत ऊर्जा मीटरों के कैलिब्रेशन और सत्यापन के लिए एक पूर्ण स्वचालित परीक्षण प्रणाली है, जिसमें निम्नलिखित शामिल हैंः
थ्री-फेज स्टेटिक पावर सोर्स
थ्री-फेज संदर्भ मानक मीटर
मीटर स्वचालित निलंबन परीक्षण रैक
अन्य आवश्यक भाग
पूरी प्रणाली को नियंत्रित करने वाले पीसी और सॉफ्टवेयर
YC1893D श्रृंखला मीटर परीक्षण प्रणाली आईईसी 60736 मानक के साथ पूरी तरह से संगत है और निम्नलिखित मानकों के अनुसार मीटर परीक्षण के लिए उपयुक्त हैः
आईईसी 62052-11 और आईईसी 62053-11, -21, -22, -23, -24
आईईसी 62056
EN 50470-1, EN 50470-2, EN 50470-3
आईईसी 61010
एमटीएस में मुख्य रूप से निम्नलिखित विशेषताएं हैं
RS232 के माध्यम से स्मार्ट मीटरों का परीक्षण करने के लिए समानांतर संचार पोर्ट का समर्थन करना
परीक्षण बेंच सत्यापन के लिए रैक पर कैलिब्रेटिंग टर्मिनल
लैंडिस+गिर के 3-चरण ऊर्जा मीटरों के कैलिब्रेशन/सत्यापन के लिए सूट
संदर्भ मानक मीटर की सटीकता का परीक्षण
पूर्व ताप
आईईसी के अनुसार सटीकता परीक्षण
बिना भार के परीक्षण
प्रारंभ करंट परीक्षण
त्रुटि परीक्षण की पुनरावृत्ति
डायल परीक्षण (रजिस्टर परीक्षण)
विद्युत मीटरों की घड़ी आवृत्ति सटीकता परीक्षण
अधिकतम मांग परीक्षण
सटीकता परीक्षणों से संबंधित प्रभाव मात्रा परीक्षण (वोल्टेज, आवृत्ति, उलट चरण अनुक्रम, वोल्टेज असंतुलन)
आईईसी के अनुसार वोल्टेज और वर्तमान सर्किट में हार्मोनिक घटकों का प्रभाव
आईईसी मानकों के अनुसार सब हार्मोनिक्स (आईईसी 62052-11 / 62053-21/22/23)
आईईसी मानकों के अनुसार विषम हार्मोनिक्स (वैकल्पिक)
प्रत्येक स्टेशन के लिए स्वचालित वायरिंग कार्य
सभी स्टेशनों में स्वचालित शॉर्ट सर्किट फ़ंक्शन है
लैंडिस+ग्यार ¢s मीटर के लिए कस्टम त्वरित कनेक्शन डिवाइस QCD
ईएसएएम परीक्षण के लिए पीसी सॉफ्टवेयर विकास
|
वोल्टेज |
3 × 220V±10% |
|
आवृत्ति |
50 / 60 हर्ट्ज ± 2 हर्ट्ज |
|
शक्ति क्षमता |
>6k VA |
|
परिवेश का तापमान |
-10°C -- +40°C |
|
सापेक्ष आर्द्रता |
३५% -- ८५% |
|
आउटपुट वोल्टेज |
|
|
परीक्षण वोल्टेज आउटपुट (चरण-तटस्थ) |
3 × (24V ¥ 300V) |
|
आउटपुट वोल्टेज की शक्ति |
3 × 1000 वीए |
|
संकल्प |
सीमा के पूर्ण पैमाने के मूल्य का 0.01% से बेहतर |
|
सटीकता सेट करना |
अंतिम सीमा मूल्य पर 0.05% से बेहतर |
|
स्थिरता |
0.005%/घंटे से बेहतर (एकीकरण समय 150 सेकंड) |
|
0-अधिकतम भार से भार विनियमन |
0.01% से बेहतर |
|
विकृति कारक |
रैखिक प्रतिरोध भार के लिए 0.3% से बेहतर |
|
हार्मोनिक्स |
2 ̊ 21 ̊ मुक्त प्रोग्रामेबल |
|
वर्तमान आउटपुट |
|
|
परीक्षण करंट आउटपुट |
3 × (0.3mA ️ 20A) |
|
आउटपुट वर्तमान की शक्ति |
3 × 1500 वीए |
|
संकल्प |
सीमा के पूर्ण पैमाने के मूल्य का 0.01% से बेहतर |
|
सटीकता सेट करना |
अंतिम सीमा मूल्य पर 0.05% से बेहतर |
|
स्थिरता |
0.005%/घंटे से बेहतर (एकीकरण समय 150 सेकंड) |
|
0-अधिकतम भार से भार विनियमन |
0.01% से बेहतर |
|
विकृति कारक |
रैखिक प्रतिरोध भार के लिए 0.3% से बेहतर |
|
हार्मोनिक्स |
2 ̊ 21 ̊ मुक्त प्रोग्रामेबल |
|
चरण कोण |
|
|
रेंज |
0 -- 360° |
|
संकल्प |
0.01° |
|
सटीकता सेट करना |
0.1° |
|
आवृत्ति |
|
|
रेंज |
45 हर्ट्ज ∙ 65 हर्ट्ज |
|
संकल्प |
0.01 हर्ट्ज |
