YC99T-5C विद्युत मीटर की जाँच करने वाला यंत्र हार्मोनिक आउटपुट विद्युत मीटर सटीकता परीक्षण

विवरण:

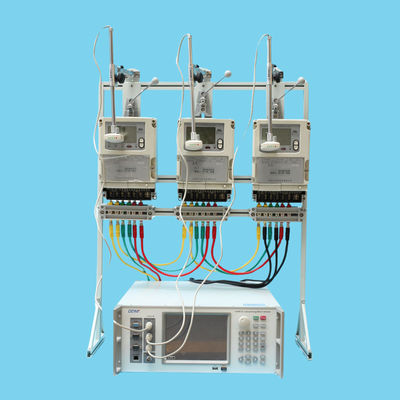

YC99T-5C एक पोर्टेबल तीन चरण मीटर परीक्षण उपकरण (कैलिब्रेटर), प्रयोगशाला और स्थानीय उपयोग के लिए सूट है।YC99T-5C कैलिब्रेटर ऊर्जा मीटर कैलिब्रेशन के सतत विकास के साथ परीक्षण प्रौद्योगिकी का उपयोग करता है.YC99T-5C में YC99T-5C कैलिब्रेशन के समान सॉफ्टवेयर फंक्शन है, लेकिन अलग वोल्टेज और आउटपुट करंट है.

YC99T-5C कैलिब्रेटर DLT-645 ((2007) संचार प्रोटोकॉल का समर्थन करता है और मांग संकेत त्रुटि, मांग अवधि त्रुटि, समय स्विच त्रुटि,दर अवधि ऊर्जा संकेत त्रुटि और अन्य बहुक्रिया परीक्षण परियोजनाएं. YC99T-5C कैलिब्रेटर में निरंतर तापमान क्रिस्टल ऑसिलेटर है, जो विद्युत ऊर्जा मीटर की दैनिक समय त्रुटि को सत्यापित करने में सक्षम है।

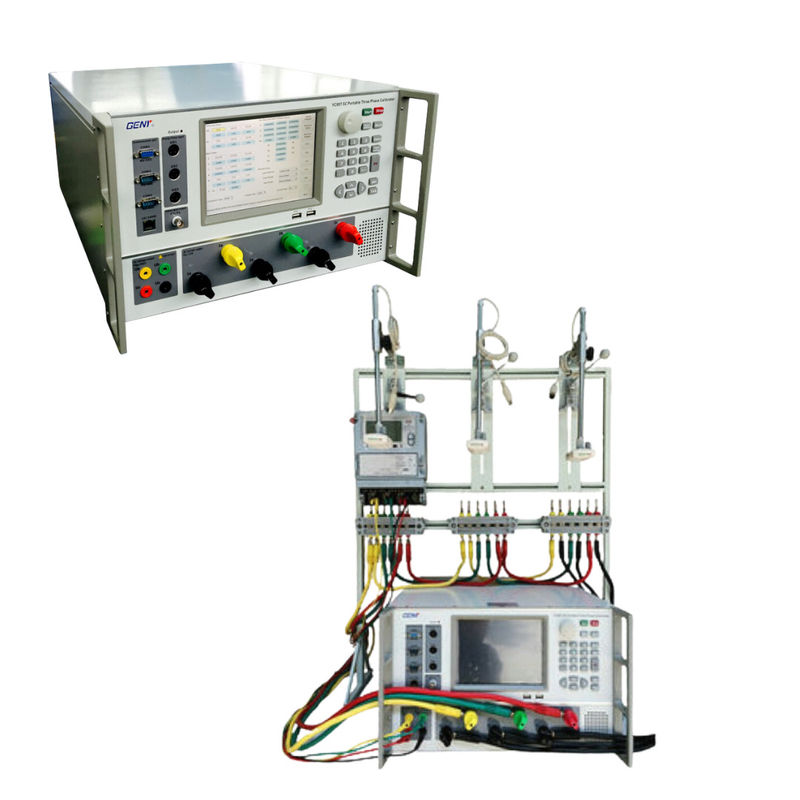

YC99T-5C को शानदार पैनल स्क्रीन और वायरिंग व्यवस्था के साथ डिज़ाइन किया गया है। सामने और पीछे के पैनल को आसान संचालन के लिए डिज़ाइन किया गया है।

YC99T-5C न केवल सामान्य मीटर परीक्षण प्रदान करता है, बल्कि इसे हार्मोनिक पावर आउटपुट उपकरण के रूप में भी इस्तेमाल किया जा सकता है, जो स्थिर हार्मोनिक आउटपुट बनाने में सक्षम है।

YC99T-5C और YC99T -3C में समान कार्य है, लेकिन वोल्टेज और वर्तमान आउटपुट में भिन्नता है, YC99T-3C में वर्तमान और वोल्टेज का अधिक चैनल है।

1परीक्षण मोडः सक्रिय शक्ति, प्रतिक्रियाशील शक्ति

2परीक्षण के तहत मीटरः 3P4W, 3P3W, 1P2W

3कैलिब्रेटर को विद्युत स्रोत और कैलिब्रेशन इलेक्ट्रॉनिक उपकरण द्वारा जोड़ा जाता है जिसमें व्यापक वर्तमान और वोल्टेज आउटपुट रेंज होती है।

4प्रारंभ परीक्षण और रेंगने परीक्षण समर्थित हैं

5परीक्षण डेटा को Rs232 इंटरफेस के माध्यम से कंप्यूटर द्वारा प्रबंधित किया जा सकता है

6. YC99T-5C न केवल उपकरण द्वारा संचालित किया जा सकता है, लेकिन यह भी पीसी द्वारा नियंत्रित किया जा सकता है

7. ऊर्जा मीटरों को स्वचालित रूप से कैलिब्रेट करें, जिसमें ऐसे आइटम शामिल हैं, जैसे, प्रीहीटिंग, स्टार्टिंग, क्रलिंग, त्रुटि, प्रभाव, मात्रा परीक्षण आदि।

विनिर्देशः

वोल्टेज स्रोत
वोल्टेज रेंज	57.7V ~ 380V
परीक्षण वोल्टेज आउटपुट (चरण-तटस्थ)		3* (0V ₹ 450V)
उत्पादन क्षमता	30VA अधिकतम/चरण
संकल्प	0०.०१%
सटीकता	0०.०५%
स्थिरता	0.01%/ 180s
विकृति कारक	< 0.2% रैखिक प्रतिरोध भार के लिए
वर्तमान स्रोत
वर्तमान सीमा	50mA ️ 120A
परीक्षण करंट आउटपुट	3* ((1mA ️ 120A)
उत्पादन क्षमता	100 वीए अधिकतम/चरण@100 ए
संकल्प	0०.०१%
सटीकता	0०.०५%
स्थिरता	0०.०२% १८०s
विकृति कारक	< 0.2% रैखिक प्रतिरोध भार के लिए
चरण कोण
रेंज	0 -- 360°
संकल्प	0.01°
सटीकता	0.05°
आवृत्ति
रेंज	४० हर्ट्ज ∙ ७० हर्ट्ज
संकल्प	0.002 हर्ट्ज
पल्स आउटपुट
उच्च आवृत्ति आउटपुट ((CH)	1.666×105 हर्ट्ज
कम आवृत्ति आउटपुट (CL)	5×10-5×CH
पल्स इनपुट
इनपुट चैनल	3
इनपुट आवृत्ति	अधिकतम 20 हर्ट्ज
अन्य
वोल्टेज आपूर्ति	110V/220V ±15% 50/60Hz±2Hz
परिवेश का तापमान	-10°C -- +40°C
सापेक्ष आर्द्रता	३५% -- ८५%
आयाम (W × H × D) (मिमी)	445×180×680
वजन (किलो)	46





अनुप्रयोग:

1. राष्ट्रीय स्तर की उपयोगिता कंपनियां

2. सरकारी मेट्रोलॉजी कार्यालय

3. बड़े ऊर्जा मीटर निर्माता

प्राथमिक प्रतिस्पर्धात्मक लाभ:

1उच्च गुणवत्ता वाला उत्पाद

2. सुविधाजनक संचालन

3. मजबूत और स्थिर सामंजस्य शक्ति स्रोत उत्पादन

4सक्रिय और प्रतिक्रियाशील ऊर्जा मीटर के कई प्रकार के परीक्षण
