YCCl-9901 ट्रांसफार्मर परीक्षण उपकरण के लिए चरण और फीडर पहचानकर्ता

YCCl-9901 ट्रांसफार्मर परीक्षण उपकरण के लिए चरण और फीडर पहचानकर्ता

1चरण और फीडर पहचानकर्ता का उपयोग उपयोगकर्ताओं की बुनियादी जानकारी, जैसे उपयोगकर्ताओं के ट्रांसफार्मर, बिजली और चरण लाइन आदि की पहचान करने के लिए किया जाता है। यह एक प्रभावी प्रबंधन दृष्टिकोण के रूप में कार्य करता है।

2.प्रणाली उपयोगकर्ता की जानकारी की पहचान करने के लिए दोनों पल्स विधि और पावरलाइन वाहक संकेत विधि को अपनाती है। दोनों तरीकों का संयोजन या अलग से उपयोग किया जा सकता है। यह उच्च परीक्षण सटीकता प्रदान करता है,बिना किसी ग़लत फ़ैसले या उपयोगकर्ताओं की पहचान न होने के.

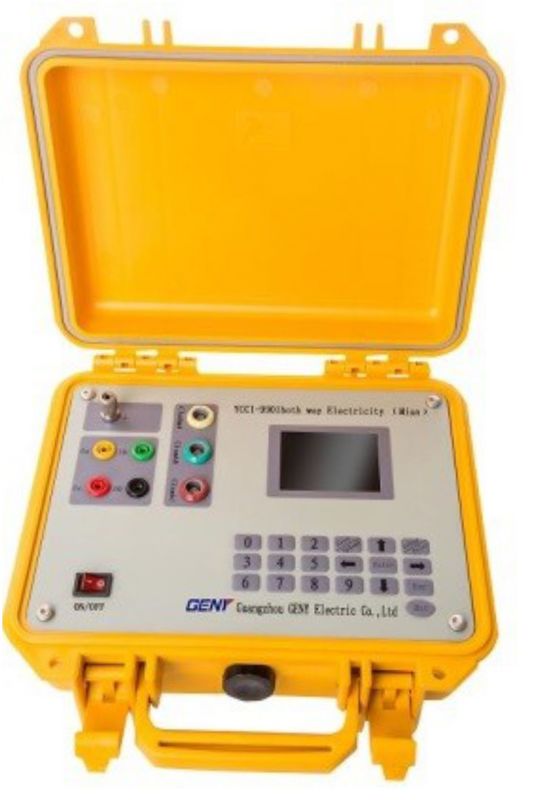

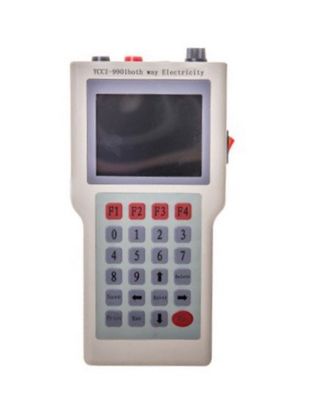

3प्रणाली में एक होस्ट परीक्षण उपकरण और हैंडहेल्ड परीक्षण इकाइयां शामिल हैं। होस्ट ट्रांसफार्मर के निम्न वोल्टेज पक्ष पर स्थापित है,और उपयोगकर्ता पक्ष में सूचना पहचान के लिए हैंडहेल्ड इकाइयों का उपयोग किया जाता है.

विनिर्देशः

विशेषताएं और कार्य

• मापी गई रेखाओं के ट्रांसफार्मर और चरणों को अलग करने के लिए पहचान कार्य।
• ट्रांसफार्मर के प्रत्येक चरण के भार (उपयोग में ऊर्जा मीटरों की संख्या) की पहचान।
• मापी गई लाइनों के वोल्टेज मूल्य को प्रदर्शित और संग्रहीत करें और ट्रांसफार्मर पक्ष और उपयोगकर्ता पक्ष के बीच वोल्टेज अंतर को मापें।
• मापी गई रेखा की विषम हार्मोनिक सामग्री (3-51st) प्रदर्शित करें, और कुल हार्मोनिक संग्रहीत करें। मापी गई रेखा का वोल्टेज तरंग रूप प्रदर्शित करें।
• The host device collects pulse signal from the handheld units in the method of voltage pulse detection or by the current clamp to distinguish the phases and the distribution area where the handheld units are located.
• वितरण क्षेत्र की शाखा रेखा, जिसमें हैंडहेल्ड इकाइयां स्थित हैं, का पता लगाने के लिए आवेग को इकट्ठा करने के लिए वर्तमान क्लैंप का उपयोग करें।
• तीन करंट क्लैंप का उपयोग करके, मेजबान वोल्टेज, करंट, कोण, सक्रिय शक्ति, प्रतिक्रियाशील शक्ति, शक्ति कारक आदि प्रदर्शित करता है, जबकि कोई करंट क्लैंप का उपयोग नहीं किया जाता है,यह शून्य के रूप में दिखाया अन्य मापदंडों के साथ केवल वोल्टेज मूल्य प्रदर्शित करता है.
• 500A और बड़े क्लैंप या रोगोवस्की कॉइल शाखा परीक्षण के लिए उपलब्ध हैं।
• परीक्षण किए गए ट्रांसफार्मरों को अलग करने के लिए वितरण क्षेत्र संख्या को स्वतंत्र रूप से सेट किया जा सकता है।
• दिशा और ध्रुवीयता का भेद धड़कन परीक्षण के लिए आवश्यक नहीं है, जब हाथ से संचालित इकाई कनेक्शन या मेजबान के वर्तमान क्लैंप कनेक्शन विधियों का उपयोग किया जाता है।

उपयोग के तरीके

मेजबान मशीन

परीक्षण कंडक्टर पीले, हरे, लाल और काले परीक्षण तारों को क्रमशः मेजबान मशीन में UA, UB, UC, UO टर्मिनलों से कनेक्ट करें।दूसरी तरफ क्लैंप द्वारा ट्रांसफार्मर या अन्य बिजली की आपूर्ति डिवाइस से जुड़ा हुआ है. (नोट: डिफ़ॉल्ट रूप से, पीला चरण A है, हरा चरण B है, लाल चरण C है, और काला चरण UO है) सुरक्षित रखें और संचालन के दौरान बिजली के तारों के नियमों का पालन करें।

विस्तार

एक्सटेंशन पैनल टर्मिनल को कनेक्ट करने के लिए परीक्षण पेन के प्लग पक्ष और पावर मीटर को कनेक्ट करने के लिए क्लैंप पक्ष का उपयोग करें (लाल एक चरण रेखा है और काला एक शून्य रेखा है) । कनेक्शन के बाद पावर चालू करें।
