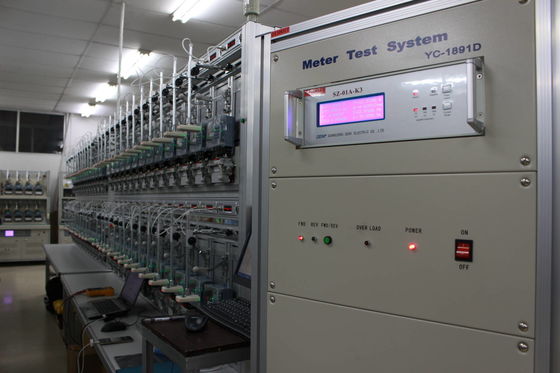

| ब्रांड नाम: | GENY |
| मॉडल संख्या: | YC1891D |
| भुगतान की शर्तें: | एल/सी, टी/टी, डी/पी |
| आपूर्ति करने की क्षमता: | 100/वर्ष |
| YC1891D-6 | YC1891D-12 | YC1891D-24 | YC1891D-48 | |
| मीटर पदों की संख्या | 6 | 12 | 24 | 48 |
| सटीकता | 0.05 | |||
| बिजली स्रोत | YCS-101-250 | YCS-101-600 | YCS-101-1200 | YCS-101-2500 |
| मानक मीटर | SZ01A-K3 | |||
| एमएसवीटी | HJ200GL-6 | HJ200GL-12 | HJ200GL-24 | HJ200GL-48 |
| QCD | डी5 श्रृंखला | |||
| स्कैनिंग हेड | YCG-2 श्रृंखला | |||
| वोल्टेज | ||||
| परीक्षण आउटपुट वोल्टेज | 24V ∙ 288V या अनुकूलित | |||
| आउटपुट वोल्टेज की शक्ति | 100 वीए | 250 वीए | 500 वीए | 1000 वीए |
| संकल्प | सीमा के पूर्ण पैमाने के मूल्य का 0.01% से बेहतर | |||
| सटीकता सेट करना | अंतिम सीमा मूल्य पर 0.05% से बेहतर | |||
| स्थिरता | 0.005%/घंटे से बेहतर (एकीकरण समय 150 सेकंड) | |||
| 0-अधिकतम भार से भार विनियमन | 0.01% से बेहतर | |||
| विकृति कारक | रैखिक प्रतिरोध भार के लिए 0.3% से बेहतर | |||
| हार्मोनिक्स | 2 ̊ 21 ̊ मुक्त प्रोग्रामेबल | |||
| वर्तमान | ||||
| परीक्षण करंट आउटपुट | 1mA ∙ 100A या अनुकूलित, अधिकतम.200A | 1mA ️ 100A | ||
| आउटपुट वर्तमान की शक्ति | 150 वीए | 350 वीए | 750 वीए | 1500 वीए |
| संकल्प | सीमा के पूर्ण पैमाने के मूल्य का 0.01% से बेहतर | |||
| सटीकता सेट करना | अंतिम सीमा मूल्य पर 0.05% से बेहतर | |||
| स्थिरता | 0.005%/घंटे से बेहतर (एकीकरण समय 150 सेकंड) | |||
| 0-अधिकतम भार से भार विनियमन | 0.01% से बेहतर | |||
| विकृति कारक | रैखिक प्रतिरोध भार के लिए 0.3% से बेहतर | |||
| हार्मोनिक्स | 2 ̊ 21 ̊ मुक्त प्रोग्रामेबल | |||
| चरण कोण | ||||
| रेंज | 0 -- 360° | |||
| संकल्प | 0.01° | |||
| सटीकता सेट करना | 0.1° | |||
| आवृत्ति | ||||
| रेंज | 45 हर्ट्ज ∙ 65 हर्ट्ज | |||
| संकल्प | 0.01 हर्ट्ज | |||
| त्रुटि प्रदर्शित करें | ||||
| त्रुटि प्रदर्शित करने का प्रकार | लाल एलईडी | |||
| त्रुटि प्रदर्शित करने का संकल्प | आठ अंक | |||
| वोल्टेज आपूर्ति |
220V±10% या अनुकूलित 50/60Hz±2Hz |
3x220/380V±10% या अनुकूलित 50/60Hz±2Hz |
||
| परिवेश का तापमान | -10°C -- +40°C | |||
| सापेक्ष आर्द्रता | ३५% -- ८५% | |||
यह मीटर मूल्यांकन समाधान पूरी तरह से स्वचालित, अर्ध-स्वचालित या मैनुअल प्रक्रियाओं के माध्यम से यांत्रिक, विद्युत यांत्रिक और इलेक्ट्रॉनिक मीटर का मूल्यांकन करने में सक्षम है।
यह 1P2W विन्यास वाले एकल-चरण मीटरों के परीक्षण के लिए डिज़ाइन किया गया है।
यह प्रणाली वास्तविक शक्ति, प्रतिक्रियाशील शक्ति और शून्य-क्रम प्रतिक्रियाशील शक्ति के लिए परीक्षण प्रदान करती है।
एमएसवीटी तकनीक को शामिल करते हुए, यह एकीकृत धारा और वोल्टेज सर्किट (आईपी लिंक) के साथ एकल-चरण मीटर की जांच कर सकता है।
एक वैकल्पिक वर्तमान आउटपुट स्विच दो-घटक मीटर के कैलिब्रेशन को सुविधाजनक बनाता है।
यह उन मीटरों का समवर्ती मूल्यांकन करने में सक्षम बनाता है जिनके समान विनिर्देश हैं लेकिन उनके पास भिन्न स्थिरांक हैं।
इस प्रणाली में यांत्रिक मीटर के रोटर मार्क के स्वचालित संरेखण की सुविधा है ताकि परिचालन दक्षता में वृद्धि हो सके।
स्टार्ट-अप परीक्षण और धीमी गति से गति के आकलन करने में सक्षम।
अत्यधिक भार, कम वोल्टेज शॉर्ट्स और खुले सर्किट की स्थिति के खिलाफ सुरक्षा के साथ सुसज्जित।
स्कैनिंग सिरों की समन्वित गति नियंत्रण प्रक्रिया को सुव्यवस्थित करती है।
हल्के, मजबूत और संक्षारण प्रतिरोधी डिजाइन के लिए एल्यूमीनियम मिश्र धातु से निर्मित।
उपयोगकर्ता के अनुकूल सॉफ्टवेयर विंडोज 2000/XP/7/8/10 के साथ संगत है और इसमें आधुनिक ऊर्जा मीटर परीक्षण कार्यक्षमताओं का एक व्यापक सेट शामिल है, जिसमें त्रुटि विश्लेषण, सामंजस्य विश्लेषण,लोड प्रोफाइलिंग, और प्रभाव आकलन।
प्रमुख राष्ट्रीय विद्युत उपयोगिताएं
राज्य मापन प्राधिकरण
ऊर्जा मीटरों के अग्रणी निर्माता
उत्पाद की बेहतर गुणवत्ता
18 महीने से अधिक की विस्तारित वारंटी अवधि
उच्च सटीकता वर्गः 0.05/0.02 *** तीन मीटर स्थितियों में 0.01% तक असाधारण सटीकता प्राप्त की जा सकती है***

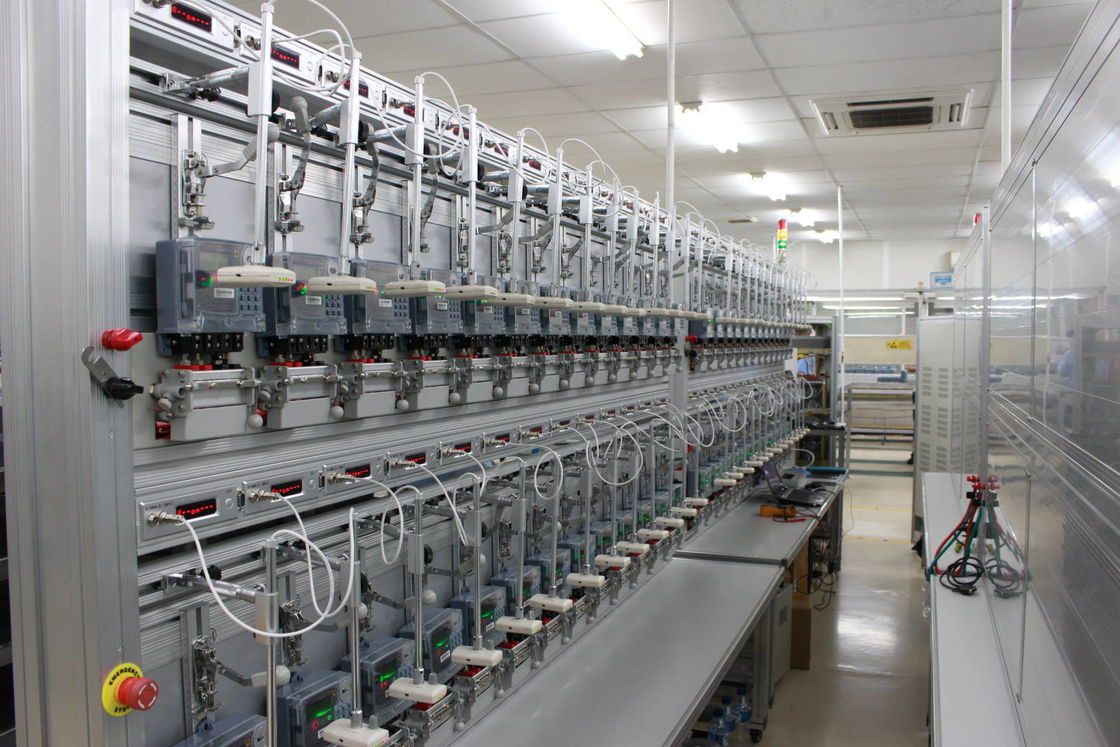

3 से 48 एकल-चरण विद्युत ऊर्जा मीटरों के लिए बहुमुखी परीक्षण मंच
बेजोड़ शक्ति स्थिरता
वैकल्पिक तटस्थ धारा मापने की क्षमता
क्रोनोमेट्रिक त्रुटि का आकलन
वोल्टेज, आवृत्ति और हार्मोनिक के प्रभावों के लिए व्यापक परीक्षण
प्रत्येक मीटर स्थिति RS232 और ईथरनेट संचार इंटरफेस से सुसज्जित है।
वैकल्पिक झुकाव प्रभाव प्रतिरोध परीक्षण।
