| ब्रांड नाम: | GENY |
| मॉडल संख्या: | YCATS I / YCATS II |
| एमओक्यू: | 1 |
| कीमत: | negotiate rates |
| भुगतान की शर्तें: | टी/टी, एल/सी, डी/पी, टी/टी |
| आपूर्ति करने की क्षमता: | 2 सेट/ 3 महीने |

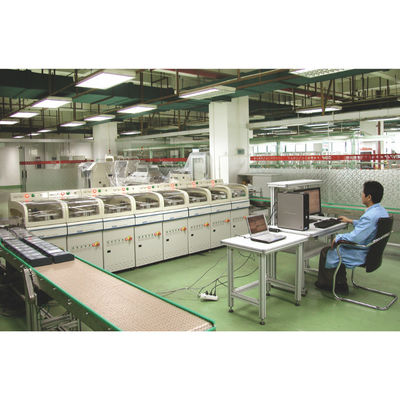

एकल ऊर्जा मीटर स्वचालित परीक्षण लाइन विशेष रूप से बड़े पैमाने पर उत्पादन में एकल चरण ऊर्जा मीटर के स्वचालित परीक्षण के लिए डिज़ाइन किया गया है।
अनुप्रयोग:
विद्युत विभाग
· विद्युत ऊर्जा मीटर निर्माता
• माप और गुणवत्ता जांच विभाग
1) सटीकताः 0.1%, 0.05%
2) MUT के बिजली स्रोत का टूटना केवल एक मीटर स्थिति इकाई को प्रभावित करता है, और अन्य स्थिति अभी भी सामान्य रूप से काम करती है, इसलिए प्रणाली अधिक विश्वसनीय है।
3) एक बिजली स्रोत के साथ प्रत्येक मीटर स्थिति इकाई और समानांतर में कनेक्ट। इकाई पूरी तरह से अलग है, एक दूसरे को प्रभावित नहीं करते,बिजली स्रोत की स्थिरता में बड़ी आउटपुट शक्ति के प्रभाव को समाप्त करना त्रुटि को कम करना, और परीक्षण सटीकता में सुधार।
4) विभिन्न परीक्षण सीमाओं के साथ मीटर, निरंतर प्रोटोकॉल एक साथ परीक्षण किया जा सकता है क्योंकि प्रत्येक मीटर स्थिति इकाई समानांतर में हैं, जो एक दूसरे को प्रभावित नहीं करता है।
5) मीटर की अधिक स्थिति, कम स्थापना प्रतीक्षा समय। प्रभावी परीक्षण समय कम है, पारंपरिक परीक्षण विधियों का केवल 30%।
6) बंद लिंक के साथ एकल चरण मीटर का परीक्षण करें। मीटर स्थिति इकाइयों का विस्तार आसान और सुविधाजनक है।
7) ईथरनेट संचार द्वारा पीसी नियंत्रण के साथ स्वचालित मीटर लोडिंग/अनलोडिंग और परीक्षण।
8) कार्यप्रवाहः मीटर लोड करना, इनडेन्टेशन, लोकेशन, टेस्टिंग, दोष सॉर्टिंग, लेबलिंग, लीड सीलिंग, पैकेजिंग, मीटर के गोदाम में वापसी।
· त्रुटि परीक्षण
· स्टार्टिंग और क्रॉपिंग टेस्ट
· समय आधार परीक्षण
· समय खपत स्विच परीक्षण
· मांग परीक्षण
· वोल्टेज परीक्षण का सामना करें
· प्रभाव परीक्षण
· डायल परीक्षण
आवेदन की शर्तें और आवश्यकताएं |
|||||
| पर्यावरण | बिजली की आवश्यकता | सुरक्षा | |||
| ऑपरेशन तापमान |
आर्द्रता | ऊंचाई | वोल्टेज आपूर्ति | आईपी वर्ग | अनुरूपता |
| -10°C-+40°C | ३५% से ८५% | <2500 मीटर | 3x220/380V±10% (या अनुकूलित) 50/60Hz±2Hz |
IP30 | सीई अनुरूप |
| प्रकार | YCS-103-250 | YCS-103-800 | YCS-103-1200 | YCS-203-2500 |
| वोल्टेज | ||||
| परीक्षण वोल्टेज आउटपुट (फेज-न्यूट्रल) | 3x ((24V-300V) ((या अनुकूलित) | |||
| आउटपुट वोल्टेज की शक्ति | अधिकतम 3x100VA | अधिकतम 3x250VA | अधिकतम 3x500VA | अधिकतम 3x1000VA |
| संकल्प | दायरे के पूर्ण पैमाने के मूल्य का 0.01% से बेहतर | |||
| सटीकता सेट करना | अंतिम सीमा मूल्य पर 0.05% से बेहतर | |||
| स्थिरता | 0.005%/घंटे से बेहतर ((समायोजन समय 150 सेकंड) | |||
| 0-max.load से भार विनियमन | 0.01% से बेहतर | |||
| विकृति कारक | रैखिक प्रतिरोध भार के लिए 0.3% से बेहतर | |||
| हार्मोनिक्स | 2nd-41st मुक्त प्रोग्रामेबल | |||
| वर्तमान | ||||
| परीक्षण करंट आउटपुट | 3x ((1mA-120A/200A) | |||
| आउटपुट वर्तमान की शक्ति | अधिकतम 3x250VA | अधिकतम 3x500VA | अधिकतम 3x1000VA | अधिकतम 3x2000VA |
| संकल्प | सीमा के पूर्ण पैमाने के मूल्य का 0.01% से बेहतर | |||
| सटीकता सेट करना | अंतिम सीमा मूल्य पर 0.05% से बेहतर | |||
| स्थिरता | 0.005%/घंटे से बेहतर ((समायोजन समय 150 सेकंड) | |||
| 0-max.load से भार विनियमन | 0.01% से बेहतर | |||
| विकृति कारक | रैखिक प्रतिरोध भार के लिए 0.3% से बेहतर | |||
| हार्मोनिक्स | 2nd-41st मुक्त प्रोग्रामेबल | |||
| चरण कोण | ||||
| रेंज | 0-360° | |||
| संकल्प | 0.01° | |||
| सटीकता सेट करना | 0.1° | |||
| आवृत्ति | ||||
| रेंज | 45 हर्ट्ज-65 हर्ट्ज | |||
| संकल्प | 0.01 हर्ट्ज | |||
| त्रुटि प्रदर्शित करें | ||||
| त्रुटि प्रदर्शित करने का प्रकार | लाल एलईडी | |||
| त्रुटि प्रदर्शित करने का संकल्प | आठ अंक | |||
