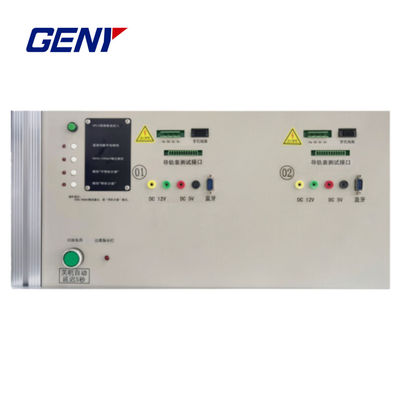

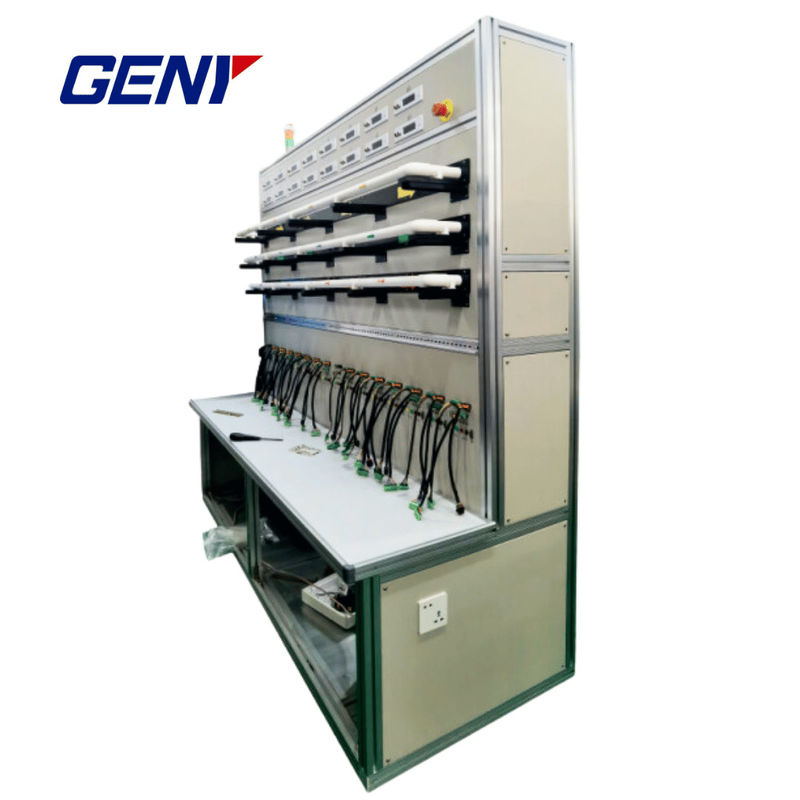

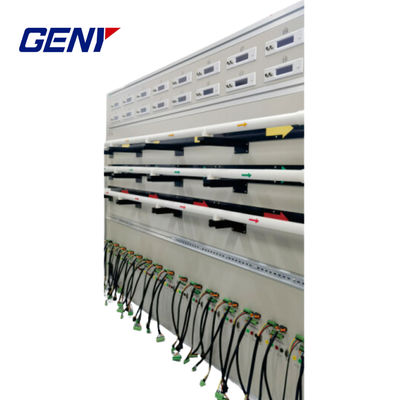

YC-1893GT रेल-माउंट स्थिर ऊर्जा मीटर सत्यापन प्रणाली

YC-1893GT रेल-माउंट स्थिर ऊर्जा मीटर सत्यापन प्रणाली

उपकरण की विशेषताएं

• लचीली प्रणाली की विशेषताएं
• आरजे-45 / आरएस-485 / सीएएन इंटरफ़ेस
• वाहक/दूरस्थ संकेत/राज्य ग्रिड ब्लूटूथ संचार इंटरफ़ेस
• माइक्रो कंप्यूटर ऑटोमैटिक कैलिब्रेशन ऑपरेशन और कीबोर्ड मैनुअल कैलिब्रेशन ऑपरेशन
• लचीली कैलिब्रेशन योजना सेटिंग्स
• विभिन्न रिपोर्ट प्रारूप जो उपयोगकर्ता आवश्यकताओं के अनुसार संशोधित किए जा सकते हैं
• स्मार्ट मीटरिंग के लिए संचार प्रोटोकॉल
• बारकोड इनपुट और नेटवर्किंग कार्य
• 645, 698 संचार प्रोटोकॉल का समर्थन करता है

तकनीकी विनिर्देश

उपकरण सटीकता स्तरः 0.05 स्तर / 0.1 स्तर

आउटपुट वोल्टेज

• रेंजः 3x57.7V / 3x100V / 3x220V / 3x380V
• समायोजन सीमाः 0~120% Un
• समायोजन परिशुद्धताः न्यूनतम 1mV
• तरंगरूप विकृतिः ≤0.3%
• चरण शिफ्ट प्रभावः <0.1%
• भार विनियमनः पूर्ण पैमाने के मूल्य का ≤±0.3% (शुद्ध प्रतिरोध, प्रेरक, क्षमता)
• निगरानी सटीकताः बहुक्रिया मानक मीटर निगरानी

आउटपुट करंट

• रेंजः 3x0.02A~100A स्वचालित रेंज चयन (पावर स्रोत भाग, डिफ़ॉल्ट Imax=50A)
• 3x0.2A~500A (Through 1:10 ICT Transformation Output. आईसीटी सटीकता स्तरः 0.01)
• सीटी परिवर्तन आउटपुट, प्रारंभ करंटः 200mA (न्यूनतम), प्रारंभ करंट सटीकता ≤ 3%
• सिमुलेटेड रोगोवस्की कॉइल आउटपुट वोल्टेजः 0.16mV-400mV (रेल मीटर 0.2A ~ 500A इनपुट के अनुरूप)
• समायोजन सीमाः 0~120%
• समायोजन परिशुद्धताः न्यूनतम 0.1mA (पावर स्रोत भाग)
• तरंगरूप विकृतिः ≤0.3%
• चरण शिफ्ट प्रभावः <0.1%
• भार विनियमनः पूर्ण पैमाने के मूल्य का ≤±0.3% (शुद्ध प्रतिरोध, प्रेरक, क्षमता)
• निगरानी सटीकताः बहुक्रिया मानक मीटर निगरानी

आउटपुट चरण

• समायोजन सीमाः 0.01°~360°
• समायोजन परिशुद्धताः न्यूनतम 0.01°
• भार विनियमनः <±0.3°
• निगरानी सटीकताः बहुक्रिया मानक मीटर निगरानी

आउटपुट आवृत्ति

• समायोजन रेंजः 45.000 हर्ट्ज ~ 65.000 हर्ट्ज
• समायोजन सटीकताः न्यूनतम 0.001 हर्ट्ज
• भार विनियमनः <±0.1%
• निगरानी सटीकताः बहुक्रिया मानक मीटर निगरानी

आउटपुट पावर सममिति

• जब उपकरण समरूपता दर्शाता है (या डिफ़ॉल्ट रूप से) तो वास्तविक आउटपुट समरूपता तालिका 3 से 3 में विनिर्देशों से अधिक नहीं होनी चाहिए।

आउटपुट पावर स्थिरता

• जब उपकरण एक थर्मल रूप से स्थिर स्थिति तक पहुँच जाता है, तो निर्दिष्ट आउटपुट लोड रेंज के भीतर, आउटपुट पावर स्थिरता Py तालिका 3-4 में विनिर्देशों से अधिक नहीं होनी चाहिए।

(तालिका 3-3)

(तालिका 3-4)

समय संकेत

• मॉड्यूलर टाइमिंग फ्रीक्वेंसी मीटर, आउटपुट टाइमिंग फ्रीक्वेंसी 625kHz
• आंतरिक क्रिस्टल ऑसिलेटर आवृत्ति सटीकता ≤0.4x10^-6, वार्षिक स्थिरता ≤0.1x10^-6
• (ऊपर दिए गए डिफ़ॉल्ट कॉन्फ़िगरेशन हैं, अन्य प्रदर्शन मापदंडों और कार्यों के लिए, अनुकूलन के लिए हमारी कंपनी से संपर्क करें)
