| ब्रांड नाम: | GENY |
| मॉडल संख्या: | YC99T |
| भुगतान की शर्तें: | एल/सी,टी/टी,डी/पी |
| आपूर्ति करने की क्षमता: | 50/वर्ष |
इस उत्पाद का उपयोग विभिन्न प्रकार के पेशेवर वातावरण में किया जाता है, जिसमें ग्रिड कंपनियों के माप परीक्षण केंद्र, बिजली आपूर्ति कंपनियों और बिजली संयंत्रों के माप विभाग शामिल हैं।राष्ट्रीय माप परीक्षण संस्थान और माप विज्ञान निरीक्षण विभाग, रेलवे और पेट्रोकेमिकल कंपनियों जैसे मध्यम आकार के उद्यमों के माप परीक्षण विभागों द्वारा उपयोग किया जाता है। इसके अतिरिक्त, इसका उपयोग ऊर्जा मीटरों के निर्माताओं द्वारा किया जाता है,जिसमें उनका उत्पादन शामिल है, अनुसंधान एवं विकास और परीक्षण विभागों के साथ-साथ अकादमिक संस्थानों और संबंधित अनुसंधान निकायों में।
इस उत्पाद का उपयोग विभिन्न प्रकार की व्यावसायिक सेटिंग्स में किया जाता है, जिसमें ग्रिड कंपनियों के माप परीक्षण केंद्र, बिजली आपूर्ति कंपनियों और बिजली संयंत्रों के माप विभाग शामिल हैं।राष्ट्रीय माप परीक्षण संस्थान और माप विज्ञान निरीक्षण विभाग, रेलवे और पेट्रोकेमिकल कंपनियों जैसे मध्यम आकार के उद्यमों के माप परीक्षण विभागों। इसका उपयोग ऊर्जा मीटरों के निर्माताओं द्वारा भी किया जाता है, जिसमें उनका उत्पादन भी शामिल है,अनुसंधान एवं विकास, और परीक्षण विभागों, साथ ही विश्वविद्यालयों और संबंधित अनुसंधान संस्थानों और विशेष प्रयोगशालाओं में।

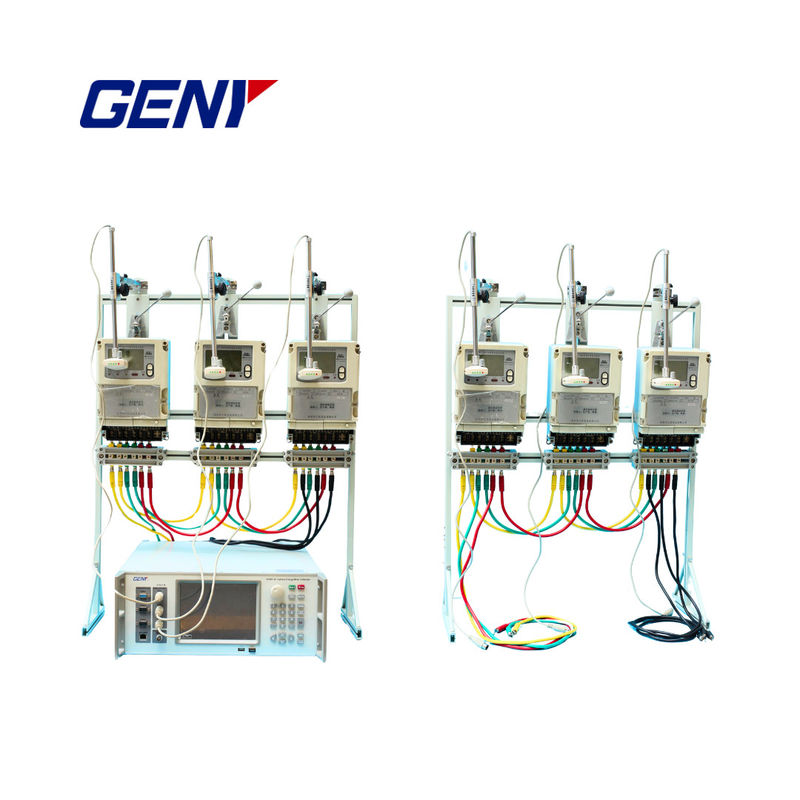

मीटर उपयोगकर्ता निम्नलिखित मीटरों को कैलिब्रेट कर सकता हैः एकल-चरण सक्रिय ऊर्जा मीटर, तीन-चरण तीन-वायर सक्रिय ऊर्जा मीटर, तीन-चरण तीन-वायर समग्र मीटर,तीन चरण चार तार सक्रिय ऊर्जा मीटर, तीन-चरण चार-तार मिश्रित मीटर, तीन-चरण तीन-तार साइन प्रतिक्रियाशील ऊर्जा मीटर, तीन-चरण चार-तार साइन प्रतिक्रियाशील ऊर्जा मीटर, दो तत्व 60° प्रतिक्रियाशील ऊर्जा मीटर,दो तत्व 90° प्रतिक्रियाशील ऊर्जा मीटर, और तीन तत्व 90° प्रतिक्रियाशील ऊर्जा मीटर।
|
मॉडल नं. |
YC99T-3C |
|
मीटर की स्थिति/सटीकता |
3 / 0.05 |
|
एसी वोल्टेज आउटपुट |
|
|
रेंज |
57.7V,100V, 220V, 380V 660 |
|
समायोजन सीमा |
(0-120) %आरजी (आरजी है रेंज) |
|
संकल्प समायोजित करें |
00.01% आरजी, 0.1% आरजी, 1% आरजी, 10% आरजी |
|
स्थिरता |
00.01%/2मिनट (0.05cl), 0.02%/2मिनट (0.01cl) |
|
विकृति |
0.2% (गैर क्षमता भार) |
|
अधिकतम आउटपुट भार |
20 वीए/चरण |
|
माप की सटीकता |
%0.05%RG ((0.05cl), %0.1%RG ((0.1cl) |
|
एसी आउटपुट करंट |
|
|
रेंज |
0.05A 0.2A 1A 5A 16.67A 50A |
|
रेंज समायोजित करें |
(0-120) %आरजी (आरजी है रेंज) |
|
संकल्प समायोजित करें |
00.01% आरजी, 0.1% आरजी, 1% आरजी, 10% आरजी |
|
स्थिरता |
00.01%/2मिनट (0.05cl), 0.02%/2मिनट (0.01cl) |
|
विकृति |
0.2% (गैर क्षमता भार) |
|
अधिकतम आउटपुट भार |
50VA ((50A रेंज) |
|
माप की सटीकता |
%0.05%RG ((0.05cl), %0.1%RG ((0.1cl) |
|
पावर आउटपुट |
|
|
स्थिरता |
0.01%/2min(0.05cl), 0.02%/2min(0.1cl) |
|
सक्रिय, प्रतिक्रियाशील शक्ति सटीकता |
%0.05%RG |
|
चरण आउटपुट |
|
|
आउटपुट समायोजन सीमा |
0 ~ 359.99 |
|
आउटपुट समायोज्य शक्ति |
10°,1°,0.1°,0.01° वैकल्पिक |
|
संकल्प |
0.01 |
|
माप की सटीकता |
%005 |
|
पावर फैक्टर आउटपुट |
|
|
समायोजन सीमा |
-1~0~+1 |
|
माप संकल्प |
0.0001 |
|
माप की सटीकता |
%00005 |
|
आवृत्ति आउटपुट |
|
|
समायोजन सीमा |
४० हर्ट्ज ∙ ७० हर्ट्ज |
|
आउटपुट समायोजन संकल्प |
1Hz, 0.1Hz, 0.01Hz, 0.001Hz वैकल्पिक |
|
संकल्प |
0.001 हर्ट्ज |
|
सटीकता |
%0.002Hz |
|
हार्मोनिक सेटिंग |
|
|
सामंजस्यपूर्ण क्रम |
दूसरा ~ 63वां |
|
हार्मोनिक आयाम |
0~40% |
|
सामंजस्य कोण |
0 ~ 359.00 |
|
हार्मोनिक सेट त्रुटि |
दूसरा से तीसराः %0.1%, तीसरा से तीसराः %0.2% |
|
ऊर्जा त्रुटि माप |
|
|
सक्रिय ऊर्जा मूल त्रुटि सीमा |
%0.05%RD ((वोल्टेज30V~660V,वर्तमान0.02A~60A,PF 0.5) |
|
प्रतिक्रियाशील ऊर्जा मूल त्रुटि सीमा |
%0.1%RD ((वोल्टेज30V~660V,वर्तमान0.02A~60A,PF 0.5) |
|
मानक क्रिस्टल |
|
|
आवृत्ति सटीकता |
%0.5ppm (कारखाना छोड़ें@25) |
|
आवृत्ति स्थिरता |
%0.1ppm,-20 ~+70 |
|
एनर्जी पल्स इनपुट |
|
|
ऊर्जा आवेग की संख्या |
3 चैनल सक्रिय, 3 चैनल प्रतिक्रियाशील |
|
सामान्य मापदंड |
|
|
विद्युत आपूर्ति |
AC220V%15% या 110V%15% |
|
आवृत्ति |
50 हर्ट्ज~60 हर्ट्ज |
|
उपभोग |
60 वीए~1000 वीए |
|
पर्यावरण की स्थिति |
20 ~ 30 सापेक्ष आर्द्रता |
|
भंडारण वातावरण |
-20 ~50 |
|
आकार और वजन |
600mm(L) 400mm(W) 266mm(H), 30kg |
|
मॉडल नं. |
YC99T-5C |
|
मीटर की स्थिति/सटीकता |
3 / 0.05cl |
|
एसी वोल्टेज आउटपुट |
|
|
रेंज |
57.7V,100V, 220V, 380V |
|
समायोजन सीमा |
(0-120) %आरजी (आरजी है रेंज) |
|
संकल्प समायोजित करें |
00.01% आरजी, 0.1% आरजी, 1% आरजी, 10% आरजी |
|
स्थिरता |
00.01%/2मिनट (0.05cl), 0.02%/2मिनट (0.01cl) |
|
विकृति |
0.2% (प्रतिरोध भार) |
|
अधिकतम आउटपुट भार |
20 वीए/चरण |
|
माप की सटीकता |
%0.05%RG ((0.05cl), %0.1%RG ((0.1cl) |
|
एसी आउटपुट करंट |
|
|
रेंज |
0.05A 0.2A 1A 5A 20A 100A |
|
रेंज समायोजित करें |
(0-120) %आरजी (आरजी है रेंज) |
|
संकल्प समायोजित करें |
0.01%RG, 0.1%RG, 1%RG, 10%RG ((वैकल्पिक) |
|
स्थिरता |
00.01%/2मिनट (0.05cl), 0.02%/2मिनट (0.01cl) |
|
विकृति |
0.2% (गैर क्षमता भार) |
|
अधिकतम आउटपुट भार |
100 वीए ((100 ए रेंज) |
|
माप की सटीकता |
%0.05%RG ((0.05cl), %0.1%RG ((0.1cl) |
|
पावर आउटपुट |
|
|
स्थिरता |
0.01%/2min(0.05cl), 0.02%/2min(0.1cl) |
|
सक्रिय, प्रतिक्रियाशील शक्ति सटीकता |
%0.05%RG |
|
चरण आउटपुट |
|
|
आउटपुट समायोजन सीमा |
0 ~ 359.99 |
|
आउटपुट समायोज्य शक्ति |
10°,1°,0.1°,0.01° वैकल्पिक |
|
संकल्प |
0.01 |
|
माप की सटीकता |
%005 |
|
पावर फैक्टर आउटपुट |
|
|
समायोजन सीमा |
-1~0~+1 |
|
माप संकल्प |
0.0001 |
|
माप की सटीकता |
%00005 |
|
आवृत्ति आउटपुट |
|
|
समायोजन सीमा |
45 हर्ट्ज ∙ 70 हर्ट्ज |
|
आउटपुट समायोजन संकल्प |
1 हर्ट्ज, 0.1 हर्ट्ज, 0.01 हर्ट्ज, 0.001 हर्ट्ज |
|
संकल्प |
0.001 हर्ट्ज |
|
सटीकता |
%0.002Hz |
|
हार्मोनिक सेटिंग |
|
|
सामंजस्यपूर्ण क्रम |
दूसरा ~ 63वां |
|
हार्मोनिक आयाम |
0~40% |
|
सामंजस्य कोण |
0 ~ 359.99 |
|
हार्मोनिक सेट त्रुटि |
दूसरा से तीसराः %0.1%, तीसरा से तीसराः %0.2% |
|
ऊर्जा त्रुटि माप |
|
|
सक्रिय ऊर्जा मूल त्रुटि सीमा |
%0.05%RD ((वोल्टेज30V~380V,वर्तमान0.02A~120A,PF 0.5) |
|
प्रतिक्रियाशील ऊर्जा मूल त्रुटि सीमा |
%0.1%RD ((वोल्टेज30V~380V,वर्तमान0.02A~120A,PF 0.5) |
|
मानक क्रिस्टल |
|
|
आवृत्ति सटीकता |
%0.5ppm (कारखाना छोड़ें@25) |
|
आवृत्ति स्थिरता |
%0.1ppm,-20 ~+70 |
|
एनर्जी पल्स इनपुट |
|
|
ऊर्जा आवेग की संख्या |
3 चैनल सक्रिय, 3 चैनल प्रतिक्रियाशील |
|
सामान्य मापदंड |
|
|
विद्युत आपूर्ति |
AC220V%15% या 110V%15% |
|
आवृत्ति |
50 हर्ट्ज~60 हर्ट्ज |
|
उपभोग |
60 वीए~1000 वीए |
|
पर्यावरण की स्थिति |
20 ~ 30 सापेक्ष आर्द्रता |
|
भंडारण वातावरण |
-20 ~50 |
|
आकार और वजन |
600mm(L) 400mm(W) 266mm(H), 48kg |
