| ब्रांड नाम: | GENY |
| मॉडल संख्या: | YC1893D |
| भुगतान की शर्तें: | एल/सी,टी/टी,डी/पी |
1.सटीकता वर्गः 0.05
2.अलग-थलग करंट ट्रांसफार्मर के साथ बंद I-P लिंक मीटरों को कैलिब्रेट करने में आसान ((ICT)
|
तकनीकी विवरण |
YC1893D-ICT-6 |
YC1893D-ICT-12 |
YC1893D-ICT-24 |
YC1893D-ICT-48 |
|
आईसीटी से लैस मीटर स्थानों की संख्या |
6 |
12 |
24 |
48 |
|
आईसीटी की सटीकता वर्ग |
00.05 / 0.01 |
|||
|
सटीकता |
0.05 |
|||
|
बिजली स्रोत |
YCS-103-250 |
YCS-103-600 |
YCS-103-1200 |
YCS-103-2500 |
|
मानक मीटर |
SZ03A-K6 / SZ03A-K8 (अनुरूप) |
|||
|
स्कैनिंग हेड |
YCG-S श्रृंखला |
|||
|
वोल्टेज |
|
|||
|
परीक्षण वोल्टेज आउटपुट (फेज-न्यूट्रल) |
3x ((24V~288V) ((या अनुकूलित) |
|||
|
आउटपुट वोल्टेज की शक्ति |
अधिकतम 3x100VA |
अधिकतम 3x250VA |
मैक्स. 3x500VA |
मैक्स. 3x1000VA |
|
संकल्प |
सीमा के पूर्ण पैमाने के मूल्य का 0.01% से बेहतर |
|||
|
सटीकता सेट करना |
अंतिम सीमा मूल्य पर 0.05% से बेहतर |
|||
|
स्थिरता |
0.005% /घंटे से बेहतर (एकीकरण समय 150s) |
|||
|
0 से अधिकतम भार तक भार विनियमन |
0.01% से बेहतर |
|||
|
विकृति कारक |
रैखिक प्रतिरोध भार के लिए 0.3% से बेहतर |
|||
|
सामंजस्यपूर्ण |
2nd ~ 21st मुक्त प्रोग्राम करने योग्य |
|||
|
वर्तमान |
|
|||
|
परीक्षण करंट आउटपुट |
3x ((1mA~100A) |
|||
|
आउटपुट वर्तमान की शक्ति |
अधिकतम 3x150VA |
अधिकतम 3x350VA |
अधिकतम 3x750VA |
अधिकतम 3x1500VA |
|
संकल्प |
सीमा के पूर्ण पैमाने के मूल्य का 0.01% से बेहतर |
|||
|
सटीकता सेट करना |
अंतिम सीमा मूल्य पर 0.05% से बेहतर |
|||
|
स्थिरता |
0.005% /घंटे से बेहतर (एकीकरण समय 150s) |
|||
|
0 से अधिकतम भार तक भार विनियमन |
0.01% से बेहतर |
|||
|
विकृति कारक |
रैखिक प्रतिरोध भार के लिए 0.3% से बेहतर |
|||
|
सामंजस्यपूर्ण |
2nd ~ 21st मुक्त प्रोग्राम करने योग्य |
|||
|
चरण कोण |
|
|||
|
रेंज |
0~3600 |
|||
|
संकल्प |
0.01⁰ |
|||
|
सटीकता सेट करना |
0.1⁰ |
|||
|
आवृत्ति |
|
|||
|
रेंज |
45 हर्ट्ज ~ 65 हर्ट्ज |
|||
|
संकल्प |
0.01 हर्ट्ज |
|||
|
त्रुटि प्रदर्शित करें |
|
|||
|
त्रुटि प्रदर्शित करने का प्रकार |
लाल एलईडी |
|||
|
त्रुटि प्रदर्शित करने का संकल्प |
आठ अंक |
|||
|
अन्य |
|
|||
|
वोल्टेज आपूर्ति |
3x220/380V±10% ((या अनुकूलित) 50/60 हर्ट्ज ±2 हर्ट्ज |
|||
|
परिवेश का तापमान |
-10°C~+40°C |
|||
|
सापेक्ष आर्द्रता |
३५% से ८५% |
|||

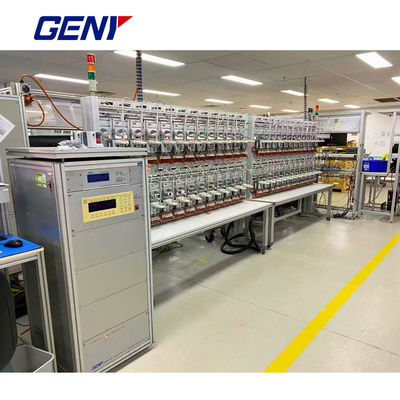

1वर्तमान और वोल्टेज मापने के सर्किट (आईपी लिंक) के बीच बंद लिंक के साथ तीन-चरण मीटरों का परीक्षण करने के लिए प्रत्येक मीटर स्थिति में आईसीटी की स्थापना।
2मीटर परीक्षण प्रणाली यांत्रिक, इलेक्ट्रॉनिक यांत्रिक और इलेक्ट्रॉनिक मीटरों को स्वचालित, अर्ध-स्वचालित या मैनुअल संचालन के माध्यम से माप सकती है।
3परीक्षण के तहत मीटरः 3P4W, 3P3W, 1P2W
4परीक्षण मोडः सक्रिय शक्ति, प्रतिक्रियाशील शक्ति और क्रॉस-कनेक्टेड प्रतिक्रियाशील शक्ति।
5. एक साथ एक ही विनिर्देशों के साथ मीटर मापें लेकिन विभिन्न मीटर स्थिरांक।
6यांत्रिक मीटर की डिस्क के रोटर मार्क को स्वचालित रूप से स्थिति में लाता है, जिससे दक्षता बढ़ जाती है।
7. परीक्षण और रेंगने का परीक्षण शुरू कर रहा है.
8. अधिभार, लघु वोल्टेज सर्किट और ओपन करंट सर्किट सुरक्षा कार्यों का उपयोग करना।
9स्कैनिंग सिरों की सिंक्रनाइज्ड आवाजाही नियंत्रण प्रक्रिया को सुव्यवस्थित करती है।
10. एल्यूमीनियम मिश्र धातु एक हल्के लेकिन टिकाऊ और संक्षारण प्रतिरोधी सामग्री है। परीक्षण सॉफ्टवेयर, विंडोज 2000, XP, 7, 8 और 10 के साथ संगत है,विभिन्न आधुनिक ऊर्जा मीटरों के लिए कार्यात्मक मॉड्यूल की एक श्रृंखला शामिल हैये मॉड्यूल वास्तविक समय में त्रुटि, सामंजस्य, मांग और प्रभाव के लिए परीक्षण की सुविधा प्रदान करते हैं।
