| ब्रांड नाम: | GENY |
| मॉडल संख्या: | YC-1893D |
| भुगतान की शर्तें: | एल/सी,टी/टी,डी/पी |
| आपूर्ति करने की क्षमता: | 100/वर्ष |
1वर्तमान और वोल्टेज मापने के सर्किटों (आईपी लिंक) के बीच बंद लिंक वाले तीन-चरण मीटरों का परीक्षण करने के लिए प्रत्येक मीटर स्थिति में आईसीटी की स्थापना की आवश्यकता है।

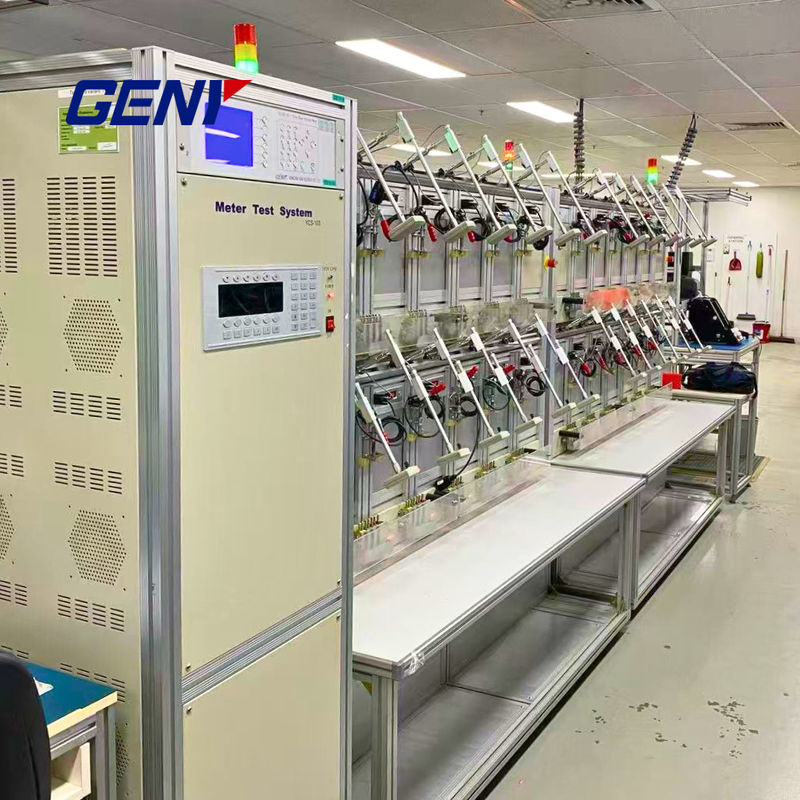

2मीटर परीक्षण प्रणाली यांत्रिक और इलेक्ट्रॉनिक मीटरों के साथ-साथ इलेक्ट्रॉनिक मीटरों को स्वचालित, अर्ध-स्वचालित या मैनुअल संचालन के माध्यम से मापने में सक्षम है।
3परीक्षण के तहत मीटरः निम्नलिखित विन्यास उपलब्ध हैंः 3P4W, 3P3W और 1P2W।
4परीक्षण मोड में निम्नलिखित शामिल हैंः सक्रिय शक्ति, प्रतिक्रियाशील शक्ति और क्रॉस-कनेक्टेड प्रतिक्रियाशील शक्ति।
5.कृपया ध्यान दें कि मीटरों को एक साथ मापा जाना चाहिए. इन मीटरों के समान विनिर्देश होने चाहिए लेकिन अलग मीटर स्थिरांक.
6यांत्रिक मीटर की डिस्क का स्वचालित पोजिशनिंग रोटर मार्क अधिक कुशल है।
7. परीक्षण और रेंगने का परीक्षण शुरू कर रहा है.
8उत्पाद में सुरक्षा सुविधाओं की एक श्रृंखला शामिल है, जिसमें अधिभार, अल्प वोल्टेज और ओपन-करंट सर्किट सुरक्षा शामिल है।
9स्कैनिंग सिरों की सिंक्रनाइज्ड आवाजाही नियंत्रण प्रक्रिया को सुव्यवस्थित करती है।
10एल्यूमीनियम मिश्र धातु एक हल्की लेकिन टिकाऊ और संक्षारण प्रतिरोधी सामग्री है।
11. परीक्षण सॉफ्टवेयर, विंडोज 2000, XP, 7, 8 और 10 के साथ संगत, विभिन्न आधुनिक ऊर्जा मीटर के लिए कार्यात्मक मॉड्यूल की एक श्रृंखला शामिल है। ये मॉड्यूल वास्तविक समय त्रुटि के लिए परीक्षण की सुविधा,हार्मोनिक, मांग और प्रभाव, आदि।
|
तकनीकी विवरण |
|
|||
|
आईसीटी से लैस मीटर स्थानों की संख्या |
३-४८ |
|||
|
आईसीटी की सटीकता वर्ग |
0.02 |
|||
|
सटीकता |
0.05 |
|||
|
बिजली स्रोत |
YCS-103-250 |
YCS-103-600 |
YCS-103-1200 |
YCS-103-2500 |
|
संदर्भ मानक मीटर |
SZ03A-K8 (अनुकूलित) |
|||
|
स्कैनिंग हेड |
YCG-S श्रृंखला |
|||
|
वोल्टेज स्रोत |
|
|||
|
परीक्षण वोल्टेज आउटपुट (फेज-न्यूट्रल) |
3x ((24V~288V) ((या अनुकूलित) |
|||
|
आउटपुट वोल्टेज की शक्ति |
अधिकतम 3x500VA तक |
|||
|
संकल्प |
सीमा के पूर्ण पैमाने के मूल्य का 0.01% से बेहतर |
|||
|
सटीकता सेट करना |
अंतिम सीमा मूल्य पर 0.05% से बेहतर |
|||
|
स्थिरता |
0.005% /घंटे से बेहतर (एकीकरण समय 150s) |
|||
|
0 से अधिकतम भार तक भार विनियमन |
0.01% से बेहतर |
|||
|
विकृति कारक |
रैखिक प्रतिरोध भार के लिए 0.3% से बेहतर |
|||
|
सामंजस्यपूर्ण |
2nd ~ 21st मुक्त प्रोग्राम करने योग्य |
|||
|
वर्तमान स्रोत |
|
|||
|
परीक्षण करंट आउटपुट |
3x ((1mA~100A) |
|||
|
आउटपुट वर्तमान की शक्ति |
अधिकतम 3x150VA |
अधिकतम 3x350VA |
अधिकतम 3x750VA |
अधिकतम 3x1500VA |
|
संकल्प |
सीमा के पूर्ण पैमाने के मूल्य का 0.01% से बेहतर |
|||
|
सटीकता सेट करना |
अंतिम सीमा मूल्य पर 0.05% से बेहतर |
|||
|
स्थिरता |
0.005% /घंटे से बेहतर (एकीकरण समय 150s) |
|||
|
0 से अधिकतम भार तक भार विनियमन |
0.01% से बेहतर |
|||
|
विकृति कारक |
रैखिक प्रतिरोध भार के लिए 0.3% से बेहतर |
|||
|
सामंजस्यपूर्ण |
2nd ~ 21st मुक्त प्रोग्राम करने योग्य |
|||
|
चरण कोण |
|
|||
|
रेंज |
0~3600 |
|||
|
संकल्प |
0.01⁰ |
|||
|
सटीकता सेट करना |
0.1⁰ |
|||
|
आवृत्ति |
|
|||
|
रेंज |
45 हर्ट्ज ~ 65 हर्ट्ज |
|||
|
संकल्प |
0.01 हर्ट्ज |
|||
|
त्रुटि प्रदर्शित करें |
|
|||
|
त्रुटि प्रदर्शित करने का प्रकार |
लाल एलईडी |
|||
|
त्रुटि प्रदर्शित करने का संकल्प |
आठ अंक |
|||
|
अन्य |
|
|||
|
वोल्टेज आपूर्ति |
3x220/380V±10% ((या अनुकूलित) 50/60 हर्ट्ज ±2 हर्ट्ज |
|||
|
परिवेश का तापमान |
-10°C~+40°C |
|||
|
सापेक्ष आर्द्रता |
३५% से ८५% |
|||
