| ब्रांड नाम: | GENY |
| मॉडल संख्या: | YC1893D |
| भुगतान की शर्तें: | एल/सी,टी/टी,डी/पी |
| आपूर्ति करने की क्षमता: | 100/वर्ष |
|
तकनीकी विवरण |
|
|
मीटर पदों की संख्या |
24 |
|
सटीकता |
00.05 / 0.02 |
|
बिजली स्रोत |
YCS-103-1200 |
|
मानक मीटर |
SZ03A-K6 / SZ03A-K8 / रेडियन RD-33 |
|
स्कैनिंग हेड |
YCG-S श्रृंखला |
|
वोल्टेज |
|
|
परीक्षण वोल्टेज आउटपुट (फेज-न्यूट्रल) |
3* (24V~288V) ((या अनुकूलित) |
|
आउटपुट वोल्टेज की शक्ति |
अधिकतम 3x500VA |
|
संकल्प |
सीमा के पूर्ण पैमाने के मूल्य का 0.01% से बेहतर |
|
सटीकता सेट करना |
अंतिम सीमा मूल्य पर 0.05% से बेहतर |
|
स्थिरता |
0.005% /घंटे से बेहतर (एकीकरण समय 150s) |
|
0 से अधिकतम भार तक भार विनियमन |
0.01% से बेहतर |
|
विकृति कारक |
रैखिक प्रतिरोध भार के लिए 0.3% से बेहतर |
|
सामंजस्यपूर्ण |
2nd ~ 21st मुक्त प्रोग्राम करने योग्य |
|
वर्तमान |
|
|
परीक्षण करंट आउटपुट |
3* (1mA - 100A) |
|
आउटपुट वर्तमान की शक्ति |
अधिकतम 3x750VA |
|
संकल्प |
सीमा के पूर्ण पैमाने के मूल्य का 0.01% से बेहतर |
|
सटीकता सेट करना |
अंतिम सीमा मूल्य पर 0.05% से बेहतर |
|
स्थिरता |
0.005% /घंटे से बेहतर (एकीकरण समय 150s) |
|
0 से अधिकतम भार तक भार विनियमन |
0.01% से बेहतर |
|
विकृति कारक |
रैखिक प्रतिरोध भार के लिए 0.3% से बेहतर |
|
सामंजस्यपूर्ण |
2nd ~ 21st मुक्त प्रोग्राम करने योग्य |
|
चरण कोण |
|
|
रेंज |
0~3600 |
|
संकल्प |
0.01⁰ |
|
सटीकता सेट करना |
0.1⁰ |
|
आवृत्ति |
|
|
रेंज |
45 हर्ट्ज ~ 65 हर्ट्ज |
|
संकल्प |
0.01 हर्ट्ज |
|
त्रुटि प्रदर्शित करें |
|
|
त्रुटि प्रदर्शित करने का प्रकार |
लाल एलईडी |
|
त्रुटि प्रदर्शित करने का संकल्प |
आठ अंक |
|
अन्य |
|
|
वोल्टेज आपूर्ति |
3x220/380V±10% ((या अनुकूलित) 50/60 हर्ट्ज ±2 हर्ट्ज |
|
परिवेश का तापमान |
-10°C~+40°C |
|
सापेक्ष आर्द्रता |
३५% से ८५% |

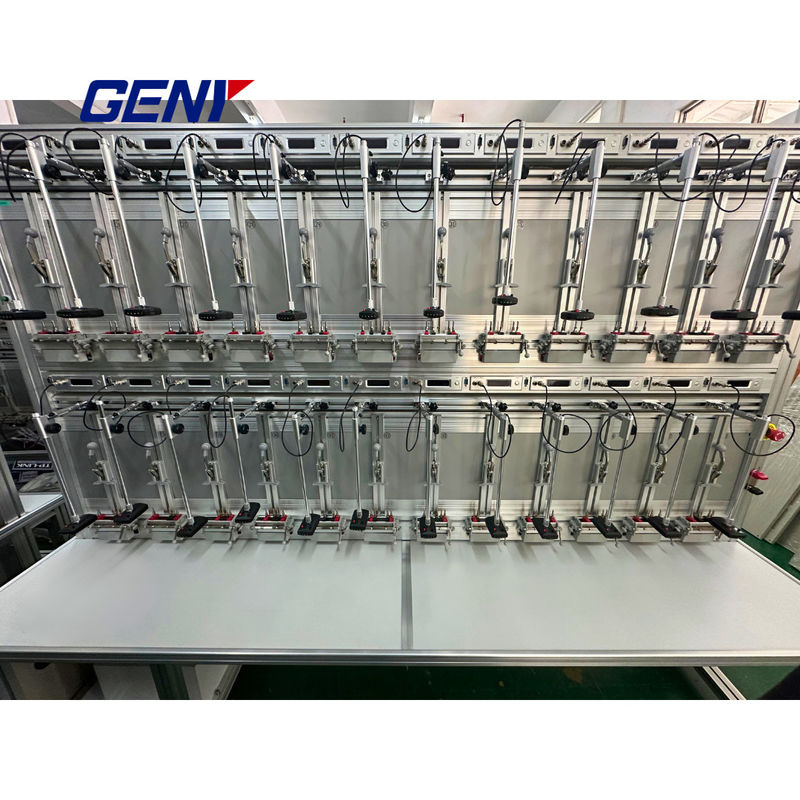

1) मीटर परीक्षण प्रणाली स्वचालित, अर्ध-स्वचालित या मैनुअल संचालन के माध्यम से यांत्रिक और इलेक्ट्रॉनिक मीटरों के साथ-साथ इलेक्ट्रॉनिक मीटरों को मापने में सक्षम है।
2)परीक्षण के तहत मीटरः निम्नलिखित विन्यास उपलब्ध हैंः 3P4W, 3P3W और 1P2W।
तीसरा, परीक्षण मोड में निम्नलिखित शामिल हैंः सक्रिय शक्ति, प्रतिक्रियाशील शक्ति और क्रॉस-कनेक्टेड प्रतिक्रियाशील शक्ति।
चौथा, मीटरों को समानांतर में मापा जाना चाहिए, समान विनिर्देशों के साथ लेकिन अलग-अलग मीटर स्थिरांक।
5) यांत्रिक मीटर की डिस्क का स्वचालित पोजिशनिंग रोटर मार्क अधिक कुशल है।
6) परीक्षण और रेंगने का परीक्षण शुरू करें।
विकल्प 7: तटस्थ धारा परीक्षण (वैकल्पिक)
8) वर्तमान और वोल्टेज मापने के सर्किट (आईपी लिंक) के बीच बंद लिंक के साथ तीन-चरण मीटर के परीक्षण के लिए प्रत्येक मीटर स्थिति में आईसीटी की स्थापना की आवश्यकता है।यह चरण वैकल्पिक है.
9) उत्पाद में सुरक्षा सुविधाओं की एक श्रृंखला शामिल है, जिसमें अधिभार, अल्प वोल्टेज और ओपन-करंट सर्किट सुरक्षा शामिल है।
10) स्कैनिंग सिरों की सिंक्रनाइज्ड आवाजाही नियंत्रण प्रक्रिया को सुव्यवस्थित करती है।
11) यह एल्यूमीनियम मिश्र धातु हल्के और टिकाऊ दोनों है, साथ ही संक्षारण प्रतिरोधी है।
12) परीक्षण सॉफ्टवेयर, जो विंडोज 2000, एक्सपी, 7, 8 और 10 के साथ संगत है, में विभिन्न आधुनिक ऊर्जा मीटरों के लिए कार्यात्मक मॉड्यूल की एक श्रृंखला शामिल है।ये मॉड्यूल त्रुटि परीक्षणों के निष्पादन की अनुमति देते हैं, हार्मोनिक परीक्षण, मांग परीक्षण और प्रभाव परीक्षण, आदि।
