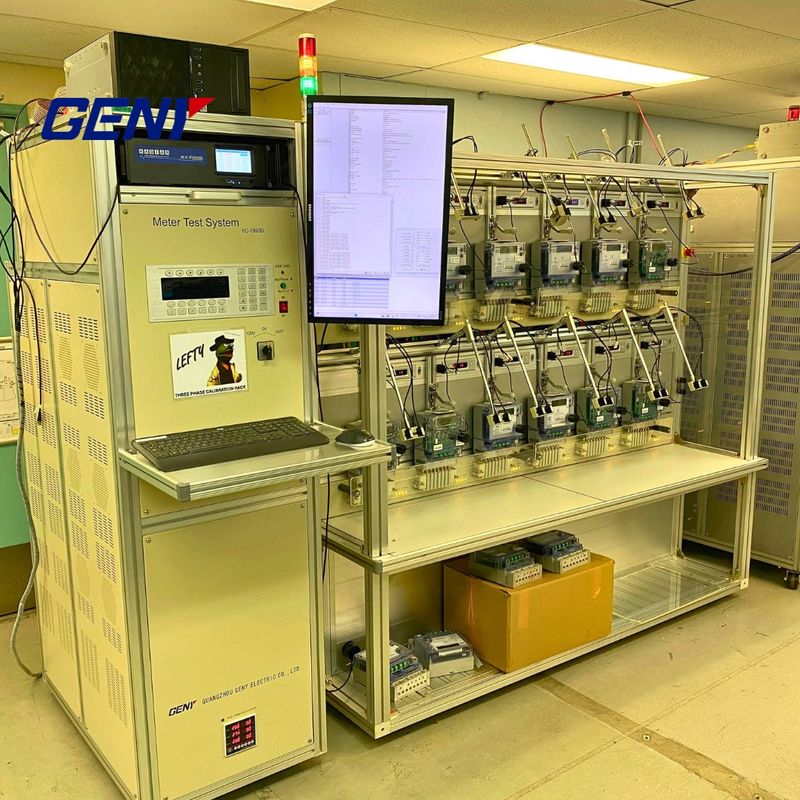

GENY YC-1893D ऑल-इन-वन थ्री-फेज मीटर कैलिब्रेशन बेंच

मुख्य तकनीकी मापदंड

विवरण

विद्युत आपूर्ति

3P4W 3×380V±10%, 50Hz±2Hz

परिवेश का तापमान

-10°C से +40°C

परिवेश आर्द्रता

35% से 95% तक

आउटपुट वोल्टेज रेंज (चरण से तटस्थ तक)

3×40V से 450V तक

आउटपुट वोल्टेज पावर

3 × 1000 वीए (अधिकतम)

वोल्टेज संकल्प

0०.०१%

वोल्टेज स्थिरता

0.02%/120s

भार परिवर्तन दर

0०.०१%

वोल्टेज विकृति

≤0.3%

आउटपुट करंट रेंज

3×1mA से 120A (ग्राहक के अनुरोध पर अधिकतम 230A तक)

आउटपुट करंट पावर

3×2000VA (अधिकतम)

वर्तमान संकल्प

0०.०१%

वर्तमान स्थिरता

0.02%/120s

भार परिवर्तन दर

0०.०१%

वर्तमान विकृति

≤0.3% (पूर्ण रैखिक भार सीमा)

निरंतर धारा

100A

अधिकतम निरंतर 20 मिनट की धारा

120A

चरण समायोजन सीमा

0° से 360° तक

चरण संकल्प

0.01°

आवृत्ति समायोजन सीमा

45 हर्ट्ज से 65 हर्ट्ज

आवृत्ति संकल्प

0.01 हर्ट्ज

पावर आउटपुट स्थिरता

0.02%/120s

YCS-103-250

YCS-103-600

YCS-103-1200

YCS-103-2500

वोल्टेज

परीक्षण वोल्टेज आउटपुट (चरण-तटस्थ)

3×(24V ️ 288V) या अनुकूलित

आउटपुट वोल्टेज की शक्ति

3×100 वीए

3×250 वीए

3 × 500 वीए

3 × 1000 वीए

संकल्प

सीमा के पूर्ण पैमाने के मूल्य का 0.01% से बेहतर

सटीकता सेट करना

अंतिम सीमा मूल्य पर 0.05% से बेहतर

स्थिरता

0.005%/घंटे से बेहतर (एकीकरण समय 150 सेकंड)

0-अधिकतम भार से भार विनियमन

< 0.01%

विकृति कारक

< 0.3% रैखिक प्रतिरोध भार के लिए

हार्मोनिक्स

2 ̊ 21 ̊ मुक्त प्रोग्रामेबल

वर्तमान

परीक्षण करंट आउटपुट

3 × ((1mA ¢ 100A)

आउटपुट वर्तमान की शक्ति

3×150 वीए

3×350 वीए

3×750VA

3×1500VA

संकल्प

सीमा के पूर्ण पैमाने के मूल्य का 0.01% से बेहतर

सटीकता सेट करना

अंतिम सीमा मूल्य पर 0.05% से बेहतर

स्थिरता

0.005%/घंटे से बेहतर (एकीकरण समय 150 सेकंड)

0-अधिकतम भार से भार विनियमन

< 0.01%

विकृति कारक

< 0.3% रैखिक प्रतिरोध भार के लिए

हार्मोनिक्स

2 ̊ 21 ̊ मुक्त प्रोग्रामेबल

चरण कोण

रेंज

0 -- 360°

संकल्प

0.01°

सटीकता सेट करना

0.1°

आवृत्ति

रेंज

45 हर्ट्ज ∙ 65 हर्ट्ज

संकल्प

0.01 हर्ट्ज

वोल्टेज आपूर्ति

3×220/380V±10% या अनुकूलित

50/60Hz±2Hz

परिवेश का तापमान

-10°C -- +40°C

सापेक्ष आर्द्रता

३५% -- ८५%
