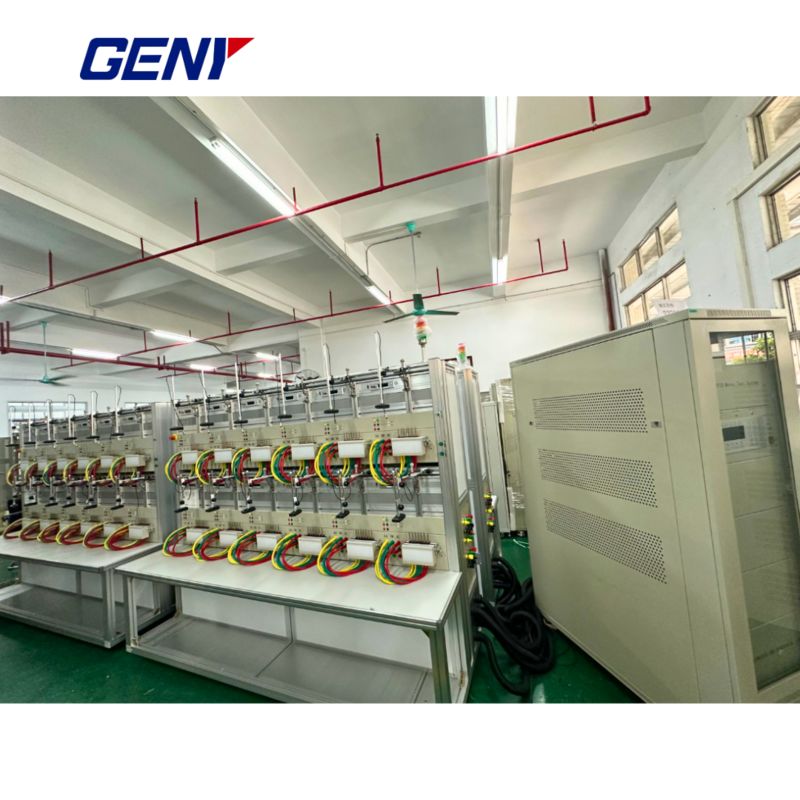

बहु-स्टेशन मीटर परीक्षण बेंच

YC1891D-6

YC1891D-12

YC1891D-24

YC1891D-48

मीटर पोजीशन की संख्या

6

12

24

48

सटीकता

0.05

पावर स्रोत

YCS-101-250

YCS-101-600

YCS-101-1200

YCS-101-2500

मानक मीटर

SZ01A-K3

MSVT

HJ200GL-6

HJ200GL-12

HJ200GL-24

HJ200GL-48

QCD

D5 श्रृंखला

स्कैनिंग हेड

YCG-2 श्रृंखला

वोल्टेज

टेस्ट वोल्टेज आउटपुट

24V – 288V या अनुकूलित

वोल्टेज आउटपुट की शक्ति

100VA

250VA

500VA

1000VA

संकल्प

रेंज के पूर्ण पैमाने के मान का 0.01% से बेहतर

सेटिंग सटीकता

अंतिम रेंज मान पर 0.05% से बेहतर

स्थिरता

0.005%/घंटा से बेहतर (एकीकरण समय 150 सेकंड)

0-अधिकतम लोड से लोड विनियमन

0.01% से बेहतर

विरूपण कारक

रैखिक प्रतिरोध लोड के लिए 0.3% से बेहतर

हार्मोनिक्स

2nd – 21st मुक्त प्रोग्राम करने योग्य

वर्तमान

टेस्ट करंट आउटपुट

1mA – 100A  या अनुकूलित, अधिकतम 200A

1mA – 100A

करंट आउटपुट की शक्ति

150VA

350VA

750VA

1500VA

संकल्प

रेंज के पूर्ण पैमाने के मान का 0.01% से बेहतर

सेटिंग सटीकता

अंतिम रेंज मान पर 0.05% से बेहतर

स्थिरता

0.005%/घंटा से बेहतर (एकीकरण समय 150 सेकंड)

0-अधिकतम लोड से लोड विनियमन

0.01% से बेहतर

विरूपण कारक

रैखिक प्रतिरोध लोड के लिए 0.3% से बेहतर

हार्मोनिक्स

2nd – 21st मुक्त प्रोग्राम करने योग्य

फेज कोण

रेंज

0 -- 360°

संकल्प

0.01°

सेटिंग सटीकता

0.1°

आवृत्ति

रेंज

45Hz – 65Hz

संकल्प

0.01Hz

त्रुटि प्रदर्शन

त्रुटि प्रदर्शन का प्रकार

लाल एलईडी

त्रुटि प्रदर्शन का संकल्प

8 अंक

वोल्टेज आपूर्ति

220V±10% या अनुकूलित

50/60Hz±2Hz

3x220/380V±10% या अनुकूलित

50/60Hz±2Hz

परिवेश तापमान

-10°C -- +40°C

सापेक्षिक आर्द्रता

35% -- 85%

तकनीकी विशिष्टता।

YC1893D-6

YC1893D-12

YC1893D-24

YC1893D-48

मीटर पोजीशन की संख्या

6

12

24

48

सटीकता

0.05 / 0.02

पावर स्रोत

YCS-103-250

YCS-103-600

YCS-103-1200

YCS-103-2500

मानक मीटर

SZ03A-K6 / SZ03A-K8

स्कैनिंग हेड

YCG-S श्रृंखला

वोल्टेज

टेस्ट वोल्टेज आउटपुट(फेज-न्यूट्रल)

3x(24V~288V)(या अनुकूलित)

वोल्टेज आउटपुट की शक्ति

अधिकतम 3x100VA

अधिकतम 3x250VA

अधिकतम 3x500VA

अधिकतम 3x1000VA

संकल्प

रेंज के पूर्ण पैमाने के मान का 0.01% से बेहतर

सेटिंग सटीकता

अंतिम रेंज मान पर 0.05% से बेहतर

स्थिरता

0.005% /घंटा से बेहतर (एकीकरण समय 150s)

0~अधिकतम लोड से लोड विनियमन

0.01% से बेहतर

विरूपण कारक

रैखिक प्रतिरोध लोड के लिए 0.3% से बेहतर

हार्मोनिक

2nd~21st  मुक्त प्रोग्राम करने योग्य

वर्तमान

टेस्ट करंट आउटपुट

3x(1mA~100A)

करंट आउटपुट की शक्ति

अधिकतम 3x150VA

अधिकतम 3x350VA

अधिकतम 3x750VA

अधिकतम 3x1500VA

संकल्प

रेंज के पूर्ण पैमाने के मान का 0.01% से बेहतर

सेटिंग सटीकता

अंतिम रेंज मान पर 0.05% से बेहतर

स्थिरता

0.005% /घंटा से बेहतर (एकीकरण समय 150s)

0~अधिकतम लोड से लोड विनियमन

0.01% से बेहतर

विरूपण कारक

रैखिक प्रतिरोध लोड के लिए 0.3% से बेहतर

हार्मोनिक

2nd~21st  मुक्त प्रोग्राम करने योग्य

फेज कोण

रेंज

0~360⁰

संकल्प

0.01⁰

सेटिंग सटीकता

0.1⁰

आवृत्ति

रेंज

45Hz~65Hz

संकल्प

0.01Hz

त्रुटि प्रदर्शन

त्रुटि प्रदर्शन का प्रकार

लाल एलईडी

त्रुटि प्रदर्शन का संकल्प

8 अंक

अन्य

वोल्टेज आपूर्ति

3x220/380V±10%(या अनुकूलित)

50/60Hz ±2Hz

परिवेश तापमान

-10°C~+40°C

सापेक्षिक आर्द्रता

35%~85%
