| ब्रांड नाम: | GENY |
| मॉडल संख्या: | आईसीटी-200ए |
| एमओक्यू: | 1 |
| कीमत: | negotiate rates |
| भुगतान की शर्तें: | एल/सी, डी/पी |
| आपूर्ति करने की क्षमता: | 100 पीसी/1 माह |
तीन-चरण ऊर्जा मीटरों के परीक्षण के लिए जहां वोल्टेज और करंट सर्किट को अलग नहीं किया जा सकता (बंद लिंक), सटीकता सुनिश्चित करने के लिए करंट अलगाव आवश्यक है। बहु-स्थिति परीक्षण बेंच और जटिल तीन-चरण सेटअप में, अकेले वोल्टेज अलगाव अपर्याप्त है।

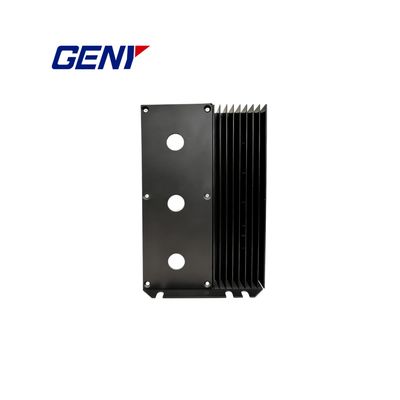

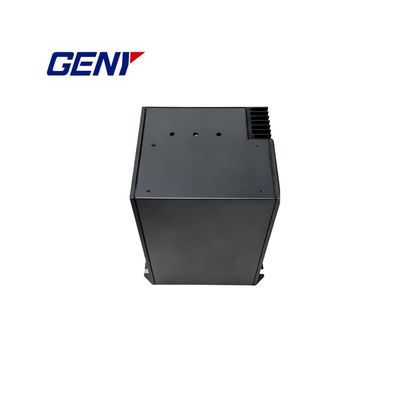

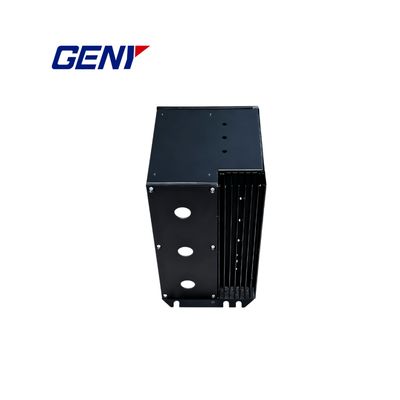

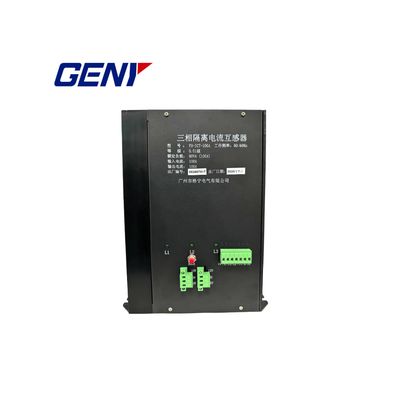

100 ए आईसीटी इलेक्ट्रॉनिक त्रुटि क्षतिपूर्ति के साथ वास्तविक 1:1 वर्तमान अलगाव प्रदान करता है, जो सुसज्जित परिस्थितियों में सटीक, सुरक्षित और लचीला अंशांकन सक्षम करता है।

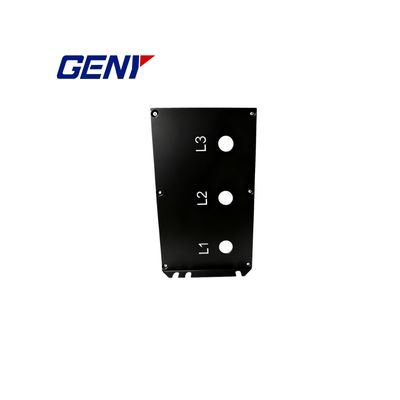

प्रत्येक आईसीटी तीन स्वतंत्र 1:1 वर्तमान ट्रांसफार्मर को एकीकृत करता है, जो निम्नलिखित का समर्थन करता है:
मीटर प्रकारों और बोझों में उच्च सटीकता बनाए रखने के लिए, आईसीटी एक आंतरिक इलेक्ट्रॉनिक त्रुटि क्षतिपूर्ति का उपयोग करता है और पर्याप्त माध्यमिक आउटपुट क्षमता प्रदान करता है। 100 ए पर, सेकेंडरी सटीकता बनाए रखते हुए ≥60 वीए प्रदान कर सकता है। माध्यमिक ओपन-सर्किट/अधिभार स्थितियों की निगरानी संकेत और स्वचालित शॉर्ट-सर्किट सुरक्षा के साथ की जाती है।
| सटीकता वर्ग | 0.01% [cosφ = 0.5C…1…0.5L] |
|---|---|
| वर्तमान सीमा | प्राथमिक: 0.1-100 ए; माध्यमिक: 0.1-100 ए (1:1) |
| रेटेड आवृत्ति | 50/60 हर्ट्ज़ ±5% |
| आउटपुट बोझ | 0.1-1 ए: जेड = 0.5 Ω 1-100 ए: अनुमेय भार ≈ 0.6 वी वास्तविक धारा से विभाजित |
| बोझ/वोल्टेज सीमा और क्षमता | अधिकतम द्वितीयक लोड वोल्टेज: 0.7 V द्वितीयक आउटपुट क्षमता: 100 ए (टाइप) पर ≥60 वीए, 100 ए पर 70 वीए तक अधिकतम आउटपुट पावर |
| इन्सुलेशन प्रदर्शन | प्राथमिक से माध्यमिक; बाड़े के लिए वाइंडिंग्स: 2500 वी/1 मिनट, रिसाव <5 एमए |
| पर्यावरण | ऑपरेटिंग तापमान: +22 ℃ ±5 ℃ |
| सहायक पॉवर | 2 × 13.5 वी एसी, 50/60 हर्ट्ज, ±5% |
सटीकता निर्दिष्ट बोझ और पर्यावरणीय परिस्थितियों में लागू होती है।
