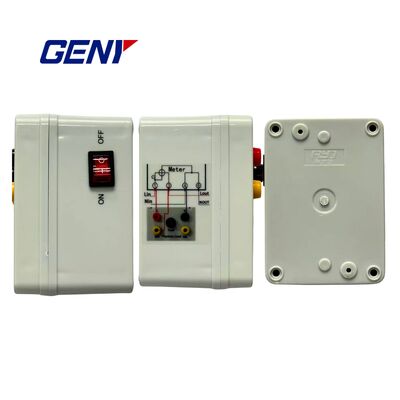

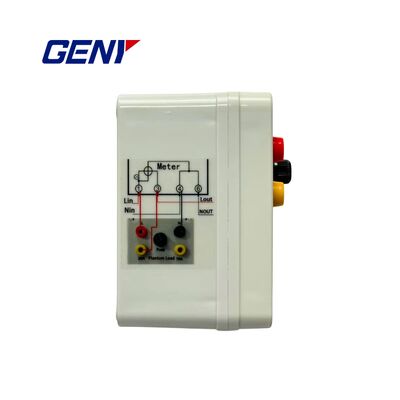

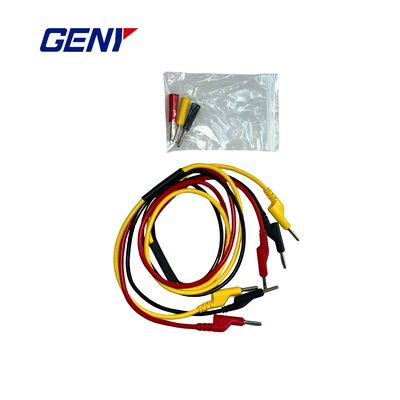

यद्यपि एल (इन), एल (आउट), एन (इन), और एन (आउट) टर्मिनलों की स्थिति बिजली मीटरों में भिन्न हो सकती है, लेकिन वायरिंग सिद्धांत समान रहता हैः
एकल चरण का फैंटम लोड के लाइन टर्मिनल (एल) बिजली मीटर के एल ((में) से जुड़ा हुआ है
एकल चरण फैंटम लोड के तटस्थ टर्मिनल (एन) बिजली मीटर के एन ((में) से जुड़ा हुआ है
विद्युत मीटर के एल ((आउट) के लिए एकल चरण फैंटम लोड के वर्तमान 20A/10A टर्मिनल कनेक्ट
ऑपरेशन निर्देश
एकल चरण का फैंटम लोड कैलिब्रेटेड करंट प्रदान करता है जब उपयोगकर्ता लोड बिजली मीटर परीक्षण आवश्यकताओं के लिए अपर्याप्त होता है।
जब उपयोगकर्ता लोड कैलिब्रेशन आवश्यकताओं को पूरा करने के लिए बहुत कम या शून्य है, तो वायरिंग आरेख के अनुसार फैंटम लोड कनेक्ट करें
शून्य उपयोगकर्ता भार के लिएः फैंटम भार को जोड़ने के बाद, वर्तमान क्लैंप को त्रुटि परीक्षण के दौरान केवल फैंटम भार वर्तमान केबल को क्लैंप करना चाहिए
कम उपयोगकर्ता भार के लिएःक्लैंप को एक साथ फैंटम लोड करंट केबल और बिजली मीटर के एल ((आउट) टर्मिनलों से जुड़ा मूल करंट केबल दोनों को क्लैंप करना चाहिए ताकि माप त्रुटियों से बचा जा सके
सुरक्षा सावधानियां

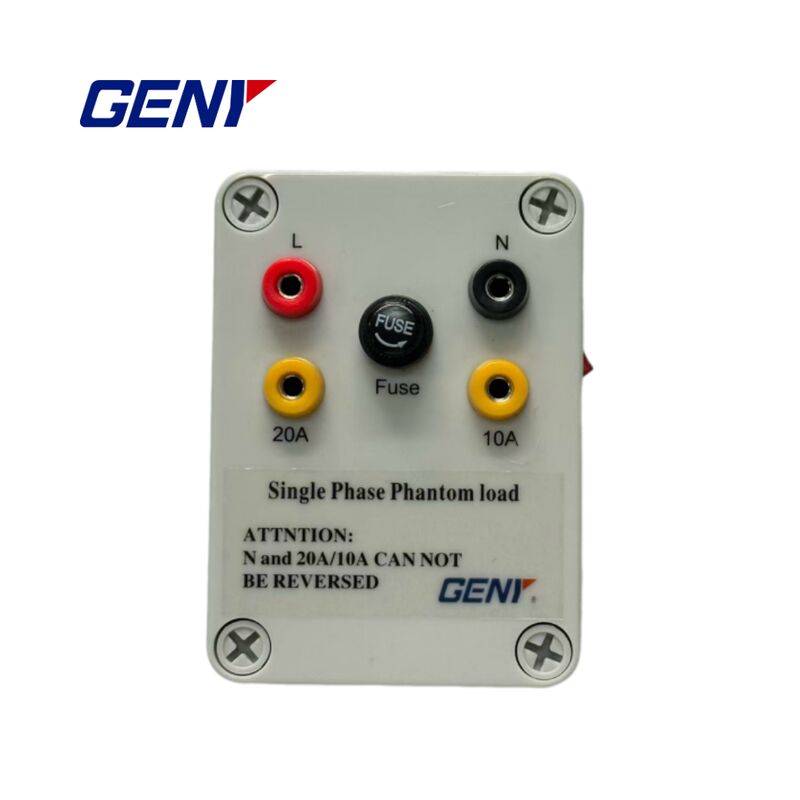

वर्तमान आउटपुट और तटस्थ तारों रिवर्स कनेक्ट नहीं करते
कभी भी लाइन और तटस्थ तारों के बीच 380V लागू न करें
साइट पर वायरिंग करने से पहले फैंटम लोड स्विच बंद करें
