तीन चरण स्मार्ट मीटर परीक्षण उपकरण - GENY द्वारा स्वचालित ऊर्जा मीटर अंशांकन
उत्पाद अवलोकन

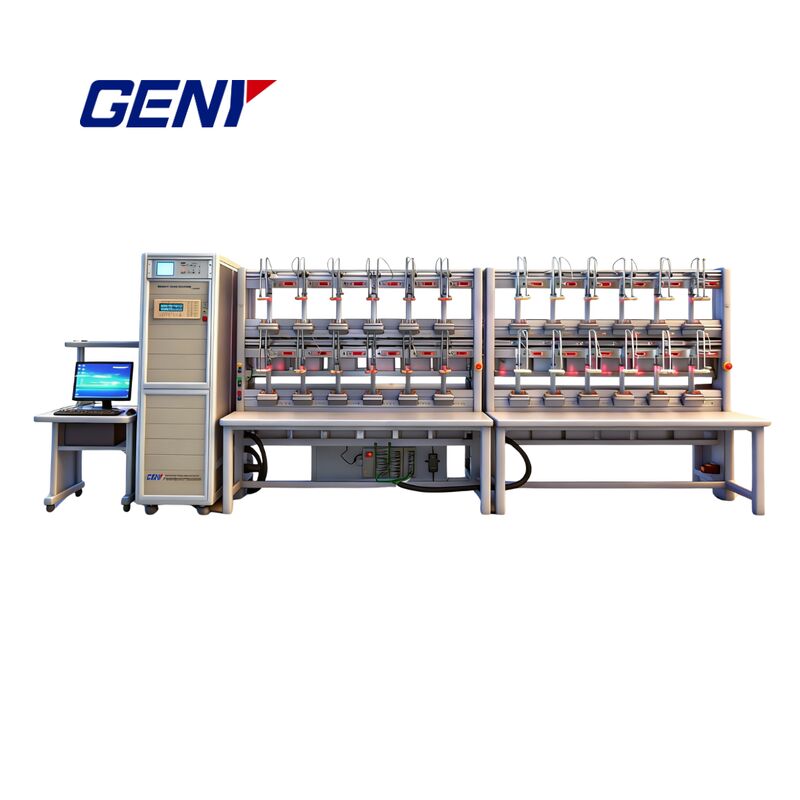

गुआंगज़ौ GENY इलेक्ट्रिक कं, लिमिटेड का YC1893D मीटर टेस्ट सिस्टम उन्नत इलेक्ट्रॉनिक माप तकनीक और मॉड्यूलर डिज़ाइन को शामिल करता है, जो विभेदक संदर्भ मानकों को उच्च-प्रदर्शन पावर एम्पलीफायरों के साथ जोड़ता है। यह सिस्टम विशेष रूप से इसके लिए डिज़ाइन किया गया है:
विद्युत ऊर्जा मीटर निर्माता
विद्युत उपयोगिताएँ
मेट्रोलॉजी प्रयोगशालाएँ
माप और गुणवत्ता निरीक्षण विभाग
सटीक ऊर्जा मीटर परीक्षण की आवश्यकता वाले कारखाने या उद्यम
YC1893D एकल-चरण और तीन-चरण मीटरों के परीक्षण और अंशांकन के लिए एक पूरी तरह से स्वचालित समाधान प्रदान करता है, जिसमें यांत्रिक, इलेक्ट्रॉनिक-यांत्रिक और इलेक्ट्रॉनिक मीटर शामिल हैं।
सिस्टम घटक
तीन-चरण बिजली स्रोत
तीन-चरण संदर्भ मानक मीटर
1-चरण और 3-चरण मीटरों के लिए मीटर निलंबन परीक्षण रैक
स्मार्ट मीटर फ़ंक्शन परीक्षण प्रणाली (वैकल्पिक: निश्चित वोल्टेज, ऑप्टिकल प्रोब, रिले नियंत्रण, रिपल नियंत्रण बॉक्स)
पूर्ण सिस्टम प्रबंधन के लिए उन्नत नियंत्रण सॉफ्टवेयर के साथ पीसी
पूर्ण सेटअप के लिए अन्य आवश्यक घटक
मानक अनुपालन
YC1893D पूरी तरह से IEC-अनुपालक है और इसके अनुसार मीटरों के परीक्षण के लिए उपयुक्त है:
IEC 60736
IEC 62052-11, IEC 62053-11, -21, -22, -23, -24
IEC 62056
EN 50470-1, EN 50470-2, EN 50470-3
IEC 61010
मुख्य विशेषताएं
स्वचालित, अर्ध-स्वचालित और मैनुअल परीक्षण: यांत्रिक, इलेक्ट्रॉनिक-यांत्रिक और इलेक्ट्रॉनिक मीटरों का समर्थन करता है
मजबूत निर्माण: एल्यूमीनियम मिश्र धातु फ्रेम - हल्का, मजबूत और संक्षारण प्रतिरोधी
स्वचालित रोटर मार्क पोजिशनिंग: यांत्रिक मीटरों के लिए दक्षता बढ़ाता है
सिंक्रनाइज़्ड स्कैनिंग हेड: नियंत्रण को सरल बनाता है और सटीकता बढ़ाता है
पूरी तरह से स्वचालित परीक्षण कार्य:
सभी चार चतुर्थांशों में सटीकता परीक्षण (सक्रिय, प्रतिक्रियाशील और स्पष्ट ऊर्जा)
त्रुटि परीक्षण की पुनरावृत्ति
रेंगने का परीक्षण (नो-लोड परीक्षण)
प्रारंभिक वर्तमान परीक्षण
डायल परीक्षण (रजिस्टर परीक्षण)
मीटर स्थिरांक सत्यापन
प्रभाव मात्रा परीक्षण: वोल्टेज, वोल्टेज असंतुलन, आवृत्ति, हार्मोनिक विरूपण, रिवर्स चरण अनुक्रम
कम सटीकता वाले संदर्भ मानक मीटरों का अंशांकन
पूर्व-गर्म करना
वोल्टेज डिप्स और रुकावटें
छेड़छाड़ की स्थिति में एकल-चरण मीटरों का परीक्षण
IEC मानकों के अनुसार उप-हार्मोनिक्स और विषम हार्मोनिक्स
एक साथ माप: विभिन्न मीटर स्थिरांक एक ही समय में मापा जाता है
सुरक्षा सुविधाएँ: ओवरलोड, शॉर्ट सर्किट और ओपन करंट सर्किट सुरक्षा
