YC1893D थ्री-फेज स्मार्ट मीटर टेस्ट सिस्टम

32 पोजीशन | 160A | क्लास 0.02

यूटिलिटी, प्रयोगशाला और स्मार्ट मीटर निर्माण अनुप्रयोगों के लिए डिज़ाइन किया गया

GENY YC1893D थ्री-फेज स्मार्ट मीटर टेस्ट सिस्टम सिंगल-फेज और थ्री-फेज एनर्जी मीटर के परीक्षण और कैलिब्रेशन के लिए डिज़ाइन किया गया एक उच्च-सटीकता स्वचालित समाधान है। 32 टेस्ट पोजीशन, 160A तक करंट आउटपुट और क्लास 0.02 सटीकता का समर्थन करने वाला यह सिस्टम यूटिलिटी कंपनियों, मीटर निर्माताओं, मेट्रोलॉजी प्रयोगशालाओं और गुणवत्ता निरीक्षण संस्थानों के लिए आदर्श है।

एकीकृत आइसोलेशन करंट ट्रांसफार्मर (ICTs) के साथ, YC1893D क्लोज्ड-लिंक / IP-लिंक मीटर का भी परीक्षण कर सकता है, जिससे यह आधुनिक स्मार्ट मीटर अनुप्रयोगों के लिए एक विश्वसनीय प्लेटफॉर्म बन जाता है।

उत्पाद अवलोकन

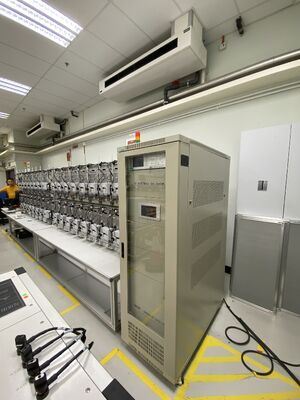

YC1893D एक थ्री-फेज स्टैटिक पावर सोर्स, रेफरेंस स्टैंडर्ड मीटर, मल्टी-पोजीशन टेस्ट रैक, स्मार्ट मीटर कम्युनिकेशन मॉड्यूल, ऑप्टिकल प्रोब, QCD क्विक कनेक्शन डिवाइस और पीसी कंट्रोल सॉफ्टवेयर को एक पूर्ण परीक्षण प्लेटफॉर्म में जोड़ता है।

सिस्टम ऑपरेशन मोड

स्वचालित ऑपरेशन
अर्ध-स्वचालित ऑपरेशन
मैनुअल ऑपरेशन

उपयुक्त अनुप्रयोग

स्मार्ट मीटर परीक्षण
सटीकता सत्यापन
कैलिब्रेशन
फ़ंक्शन परीक्षण
बैच निरीक्षण
क्लोज्ड-लिंक मीटर अनुप्रयोग

मुख्य लाभ

32-पोजीशन पैरेलल टेस्टिंग

प्रत्येक में 16 पोजीशन वाले दो रैक
उच्च-दक्षता बैच परीक्षण
यूटिलिटी और उत्पादन वातावरण के लिए आदर्श

160A तक करंट आउटपुट

उच्च-करंट मीटर परीक्षण के लिए उपयुक्त
मीटर विनिर्देशों की एक विस्तृत श्रृंखला का समर्थन करता है
मांग वाले फील्ड और प्रयोगशाला आवश्यकताओं के लिए डिज़ाइन किया गया

क्लास 0.02 सटीकता

उच्च-सटीकता रेफरेंस स्टैंडर्ड मीटर
स्थिर आउटपुट और दोहराने योग्य प्रदर्शन
कैलिब्रेशन और सत्यापन अनुप्रयोगों के लिए उपयुक्त

ICTs के साथ क्लोज्ड-लिंक मीटर परीक्षण

आइसोलेटेड और पोटेंशियल-फ्री करंट सिग्नल
IP-लिंक / क्लोज्ड करंट पाथ मीटर का समर्थन करता है
पारंपरिक टेस्ट बेंच से परे संगतता का विस्तार करता है

स्मार्ट मीटर कम्युनिकेशन तैयार

ऑप्टिकल प्रोब समर्थन
RS232 / RS485 संचार इंटरफेस
पैरेलल कम्युनिकेशन के लिए मल्टी-पोर्ट सीरियल विस्तार

IEC-अनुपालक परीक्षण क्षमता

मीटर परीक्षण के लिए उपयुक्त:

IEC 62053-22
IEC 62053-21
IEC 62053-23
IEC 62053-11
IEC 60736

मुख्य सिस्टम घटक

YC1893D सिस्टम में शामिल हैं:

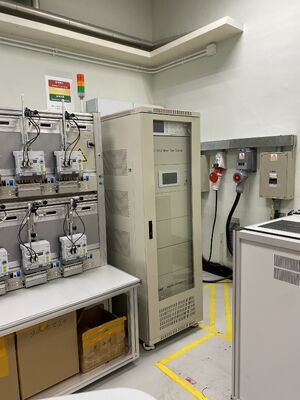

थ्री-फेज स्टैटिक पावर सोर्स
थ्री-फेज रेफरेंस स्टैंडर्ड मीटर
32-पोजीशन मीटर टेस्ट रैक
स्मार्ट मीटर फ़ंक्शन टेस्ट सिस्टम
ऑप्टिकल प्रोब
स्कैनिंग हेड
क्विक कनेक्टर डिवाइस (QCDs)
आइसोलेशन करंट ट्रांसफार्मर (ICTs)
पीसी और कंट्रोल सॉफ्टवेयर
सीरियल कम्युनिकेशन मॉड्यूल

टेस्ट फ़ंक्शन

सिस्टम निम्नलिखित परीक्षण स्वचालित रूप से कर सकता है:

मूल त्रुटि परीक्षण
सभी चार क्वाड्रंट में सटीकता परीक्षण
दोहराव परीक्षण
क्रीप टेस्ट (नो-लोड टेस्ट)
स्टार्टिंग करंट टेस्ट
रजिस्टर टेस्ट

प्रभाव मात्रा परीक्षण
वोल्टेज भिन्नता
वोल्टेज असंतुलन
आवृत्ति भिन्नता
हार्मोनिक विरूपण
रिवर्स फेज सीक्वेंस

फॉरवर्ड और रिवर्स एनर्जी टेस्ट
सब-हार्मोनिक टेस्ट
ऑड हार्मोनिक टेस्ट
विभिन्न मीटर स्थिरांक का एक साथ परीक्षण
कम-सटीकता वाले रेफरेंस स्टैंडर्ड का कैलिब्रेशन

तकनीकी विनिर्देश

पावर सोर्स पैरामीटर

पैरामीटर	विनिर्देश
वोल्टेज
टेस्ट वोल्टेज आउटपुट (फेज-न्यूट्रल)	3*(5 ~ 456 V)
वोल्टेज आउटपुट की पावर	3*1000VA/220V
रिज़ॉल्यूशन	रेंज के फुल स्केल वैल्यू के 0.01% से बेहतर
सेटिंग सटीकता	फाइनल रेंज वैल्यू पर 0.05% से बेहतर
स्थिरता	0.005%/h से बेहतर (एकीकरण समय 150 s)
0-मैक्स लोड से लोड रेगुलेशन	< 0.01%
विरूपण कारक	रैखिक प्रतिरोधक लोड के लिए < 0.3%
हार्मोनिक्स	2nd ~ 51st फ्री प्रोग्रामेबल
करंट
टेस्ट करंट आउटपुट	3* (1 mA ~ 10 mA / 10mA ~ 160 A)
करंट आउटपुट की पावर	3*2600VA/160A
फेज एंगल
फेज एंगल रेंज	0 ~ 360°
फेज एंगल रिज़ॉल्यूशन	0.01°
फेज एंगल सेटिंग सटीकता	0.1°
आवृत्ति
आवृत्ति रेंज	45 Hz ~ 65 Hz
आवृत्ति रिज़ॉल्यूशन	0.01 Hz

रेफरेंस स्टैंडर्ड मीटर

सिस्टम संगत है:

GENY SZ-03A-K8F
ZERA EPZ-303

मुख्य विशेषताएं

वोल्टेज रेंज: 5V से 480V
करंट रेंज: 10mA से 160A
वोल्टेज, करंट, पावर और एनर्जी एरर: ≤ ±0.02%
एकाधिक वायरिंग मोड का समर्थन करता है
हार्मोनिक विश्लेषण का समर्थन करता है
वेवफॉर्म डिस्प्ले का समर्थन करता है
टेस्ट बेंच सत्यापन का समर्थन करता है

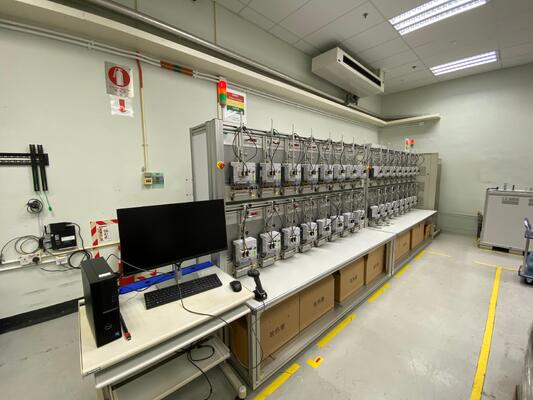

टेस्ट रैक डिज़ाइन

रैक विशेषताएं

एल्यूमीनियम मिश्र धातु निर्माण
हल्का, मजबूत और जंग प्रतिरोधी
प्रति रैक 16 पोजीशन, कुल 32 पोजीशन
आसान आवाजाही के लिए पहियों पर लगा हुआ

सिंगल रैक आयाम

2426mm (W) * 900mm (D) * 1865mm (H)

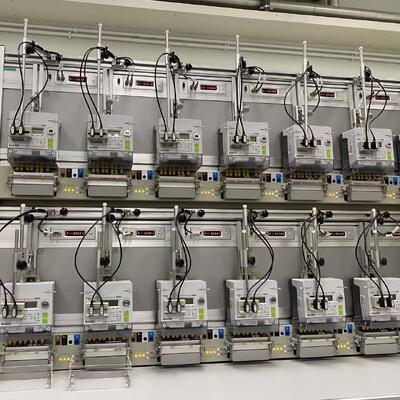

परीक्षण के तहत प्रत्येक मीटर (MUT) पोजीशन में शामिल हैं

QCD क्विक कनेक्शन डिवाइस
स्कैनिंग हेड
ऑप्टिकल प्रोब
एरर LED डिस्प्ले और इनपुट
MUT कम्युनिकेशन सॉकेट

QCD क्विक कनेक्टर डिवाइस

QCD को सिंगल-फेज और थ्री-फेज दोनों मीटरों के लचीले परीक्षण के लिए डिज़ाइन किया गया है।

विशेषताएं

टर्मिनल तनाव को कम करने के लिए स्प्रिंग-लोडेड करंट पिन
11mm तक न्यूनतम पिन पिच
एडजस्टेबल पिन रो मूवमेंट
160A लंबी अवधि के संचालन के लिए उपयुक्त करंट पिन
आसानी से हटाने योग्य टर्मिनल पिन
LT-CT संचालित मीटर का समर्थन करता है
लैंडिस+गयर Z-आकार के टर्मिनलों जैसी विशेष टर्मिनल संरचनाओं के अनुकूल

स्मार्ट मीटर कम्युनिकेशन

ऑप्टिकल प्रोब

IEC 62056-21 के अनुरूप
ANSI C12.18 का समर्थन करता है
इन्फ्रारेड ऑप्टिकल इंटरफ़ेस
RS232 एकीकृत DB9 कनेक्टर
अधिकतम बॉड दर: 38400bps
चुंबकीय फास्टनिंग
केबल लंबाई: 1.5m

सीरियल कम्युनिकेशन विस्तार

सिस्टम परीक्षण के तहत 32 मीटर तक के समानांतर संचार का समर्थन करने के लिए मल्टी-पोर्ट सीरियल संचार का उपयोग करता है, जिससे यह बैच ऑपरेशन वातावरण में स्मार्ट मीटर फ़ंक्शन परीक्षण और डेटा अधिग्रहण के लिए उपयुक्त है।

अनुप्रयोग

यूटिलिटी कंपनियां

मीटर निर्माता

मेट्रोलॉजी प्रयोगशालाएं

गुणवत्ता निरीक्षण विभाग

कैलिब्रेशन प्रयोगशालाएं

स्मार्ट मीटर आर एंड डी और उत्पादन परीक्षण

GENY क्यों चुनें

मीटर परीक्षण उपकरण और कैलिब्रेशन सिस्टम में विशेषज्ञता
सिंगल-फेज और थ्री-फेज मीटर परीक्षण अनुप्रयोगों में मजबूत अनुभव
उच्च-सटीकता, उच्च-करंट और स्मार्ट मीटर संगत समाधान
मानकीकृत और अनुकूलित सिस्टम डिज़ाइन दोनों का समर्थन करता है
यूटिलिटी-ग्रेड और विदेशी बाजारों में सिद्ध परियोजना अनुभव
पेशेवर तकनीकी सहायता और इंजीनियरिंग सेवा
