| ब्रांड नाम: | GENY |
| मॉडल संख्या: | आईसीटी |
| एमओक्यू: | 1 |
| कीमत: | negotiate rates |
| भुगतान की शर्तें: | टी/टी, एल/सी, डी/पी, टी/टी |
| आपूर्ति करने की क्षमता: | 10 पीसी / 1 महीने |

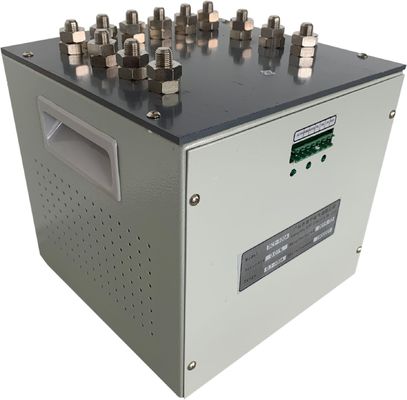

A. अलगाव करंट ट्रांसफार्मर (ICT)
वर्तमान समय में, अधिक से अधिक ऊर्जा मीटरों में वर्तमान और वोल्टेज चैनल फिक्स्ड कनेक्शन है; यह बंद आईपी-लिंक मीटर है।परीक्षण के तहत इकाई को अलग और संभावित मुक्त धारा और वोल्टेज संकेतों से आपूर्ति की जानी चाहिएपिछले परीक्षण बेंच में ऐसे संकेत नहीं दिए जा सकते थे, केवल खुले आईपी-लिंक मीटर का परीक्षण किया जा सकता है। TICT-100 श्रृंखला सक्रिय इलेक्ट्रॉनिक त्रुटि मुआवजे के साथ एक सटीक अलग करंट ट्रांसफार्मर (ICT) है,उच्च परिशुद्धता वर्तमान प्रदान कर सकते हैंTICT-100 श्रृंखला को नई परीक्षण बेंच पर स्थापित किया जा सकता है या पुरानी परीक्षण बेंच को अपग्रेड करने के लिए इस्तेमाल किया जा सकता है।
बंद I-P लिंक के साथ विद्युत ऊर्जा मीटर व्यापक और व्यापक उपयोग किया जाता है। यदि परीक्षण के तहत मीटर बंद I-P लिंक खोलने के लिए अनुमति नहीं है, यह एक प्राप्त करने के लिए वर्तमान सर्किट को अलग करने के लिए आईसीटी की जरूरत हैःकैलिब्रेशन को पूरा करने के लिए 1 वर्तमान अनुपात.

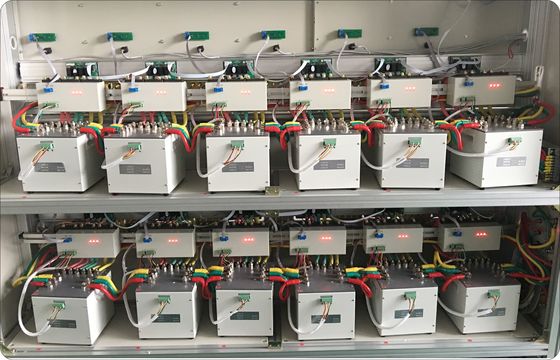

प्रत्येक आईसीटी को प्रत्येक मीटर स्थिति में लगाया जाता है।
| वर्तमान सीमाः | 25mA~120A |
| आउटपुट पावरः | अधिकतम 60 वीए |
| सटीकता ग्रेडः | 0०.०५% |
वर्तमान सीमा 3× (10mA 120A)
परिशुद्धता 0.01 (10mA 120A)
अनुपात 1:1 (प्राथमिक धारा = माध्यमिक धारा)
आवृत्ति रेंज 45 हर्ट्ज 65 हर्ट्ज
आउटपुट भार वोल्टेज 3×0.6V (अधिकतम)
आउटपुट पावर 3×60VA (अधिकतम)
संचार पोर्ट RS-485
बिजली आपूर्ति +/- 12 वीडीसी
बिजली की खपत 20 VA (अधिकतम)
ऑपरेशन तापमान - 10°C... +50°C
भंडारण तापमान - 20°C... +60°C
आयाम (H × W × D) 290mm × 275mm × 296mm
वजन लगभग 17 किलो
