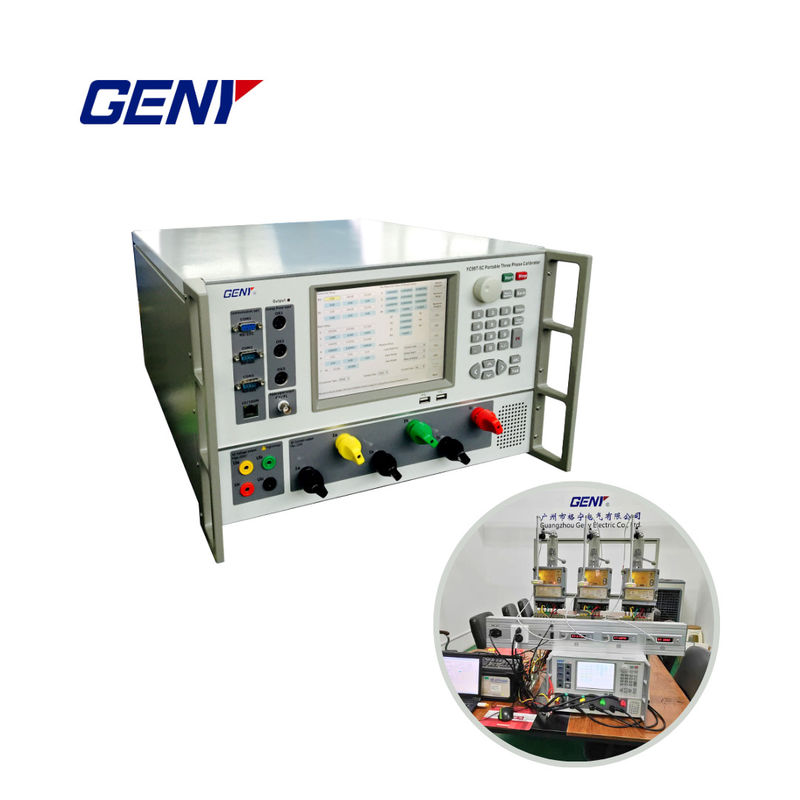

YC99T-5C/3C पोर्टेबल थ्री फेज कैलिब्रेटर

2.कैलिब्रेटिंग मीटर प्रकार

• मीटर उपयोगकर्ता कैलिब्रेट कर सकता है जिसमें शामिल हैंः एकल-चरण सक्रिय ऊर्जा मीटर, तीन चरण
• तीन तार सक्रिय ऊर्जा मीटर, तीन चरण तीन तार मिश्रित मीटर, तीन चरण
• चार तार सक्रिय ऊर्जा मीटर, तीन चरण चार तार मिश्रित मीटर, तीन चरण तीन तार
• साइन प्रतिक्रियाशील ऊर्जा मीटर, तीन चरण चार तार साइन प्रतिक्रियाशील ऊर्जा मीटर, दो तत्व
• 60° प्रतिक्रियाशील ऊर्जा मीटर, दो तत्व 90° प्रतिक्रियाशील ऊर्जा मीटर और तीन तत्व
• 90 डिग्री प्रतिक्रियाशील ऊर्जा मीटर.

3.तकनीकी विनिर्देश

एसी आउटपुट वोल्टेज

• YC99T-3C AC वोल्टेज आउटपुट रेंजः 100V, 220V, 380V, 660V;
• YC99T-5C AC वोल्टेज आउटपुट रेंजः 100V, 220V, 380V;
• समायोजन रेंजः ((0 ₹ 120%) %RG,RG रेंज है, नीचे के समान;
• समायोजन की डिग्रीः 0.01%RG,0.1% आरजी, 1% आरजी, 10% आरजी वैकल्पिक हैं;
• स्थिरताः 0.01%/2 मिनट
• विकृतिः ≤0.2% (गैर क्षमतात्मक भार)
• आउटपुट अधिकतम भारः 20VA/चरण;
• माप की सटीकता: 0.05%RG;

एसी आउटपुट करंट

• YC99T-3C AC वर्तमान आउटपुट रेंजः 50mA, 200mA, 1A, 5A, 16.667A, 50A;
• 2 YC99T-5C AC वर्तमान आउटपुट रेंजः 50mA, 200mA, 1A, 5A, 20A, 100A;
• नोटः जब 100 ए गियर पर 60 ए से अधिक आउटपुट करंट होता है, तो आउटपुट समय 30 मिनट से कम होना चाहिए।
• समायोजन सीमाः (0 ₹ 120%) आरजी, आरजी सीमा है, नीचे समान है;
• समायोजन की डिग्रीः 0.01%RG,0.1% आरजी, 1% आरजी, 10% आरजी वैकल्पिक हैं;
• स्थिरता: 0.01%/2 मिनट;
• विकृतिः ≤0.2% (गैर क्षमतात्मक भार);
• YC99T-3C अधिकतम आउटपुट लोडः 60VA (50A गियर, 120% आउटपुट);
• YC99T-5C अधिकतम आउटपुट लोडः 120VA (100A गियर, 120% आउटपुट);
• माप की सटीकताः 0.05%RG;

• पावर आउटपुट स्थिरताः 0.01%RG/2min;
• सक्रिय और प्रतिक्रियाशील शक्ति माप की सटीकताः 0.05%RG;

चरण आउटपुट

• आउटपुट समायोजन व्यवस्थाः 0°~360°;
• आउटपुट समायोजन डिग्रीः 10°, 1°, 0.1°, 0.01° वैकल्पिक हैं।
• संकल्पः 0.01°;
• माप की सटीकताः 0.05°.

पावर फैक्टर आउटपुट

• समायोजन सीमाः -1 ~ 0 ~ +1;
• माप संकल्पः 0.0001;
• माप की सटीकताः 0.0005;

आवृत्ति आउटपुट

• समायोजन सीमाः 40Hz ~ 70Hz;
• आउटपुट समायोजन डिग्रीः 1Hz, 0.1Hz, 0.01Hz, 0.001Hz वैकल्पिक हैं।
• संकल्पः 0.001 हर्ट्ज
• सटीकताः 0.002 हर्ट्ज.

हार्मोनिक सेटअप

• हार्मोनिक समयः 2 ~ 63 बार;
• हार्मोनिक सामग्रीः 0~40%;
• हार्मोनिक चरणः 0°~359.99°;
• हार्मोनिक सेटअप त्रुटिः 2 ~ 31 गुनाः ≤±0.1%, 32 ~ 63 गुनाः ≤±0.2%

ऊर्जा त्रुटि माप

मानक क्वार्ट्ज ऑसिलेटर तकनीकी संकेत

• आवृत्ति सटीकताः ±0.5ppm, कारखाना कैलिब्रेशन (25°C);
• आवृत्ति स्थिरताः ±0.1ppm, -20°C+70°C;

4सामान्य तकनीकी विनिर्देश
