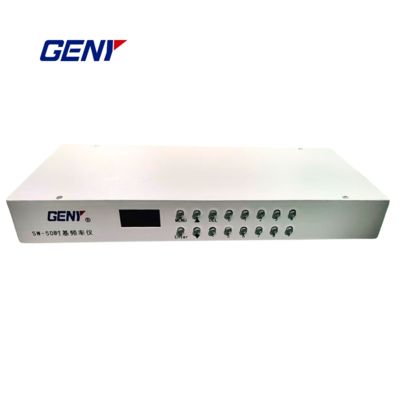

SW-5D टाइम-बेस फ़्रीक्वेंसी इंस्ट्रूमेंट जिसमें 7 चयन योग्य स्टैंडर्ड आउटपुट, 1.3" OLED डिस्प्ले और OCXO तापमान विचलन ≤ 0.05 ppm है

SW-5D टाइम-बेस फ़्रीक्वेंसी इंस्ट्रूमेंट जिसमें 7 चयन योग्य स्टैंडर्ड आउटपुट, 1.3" OLED डिस्प्ले और OCXO तापमान विचलन ≤ 0.05 ppm है

ब्रांड नाम: GENY
मॉडल संख्या: SW-5D
एमओक्यू: 1
कीमत: negotiate rates
भुगतान की शर्तें: टी/टी, एल/सी, डी/पी, टी/टी
आपूर्ति करने की क्षमता: 10 पीसी / 1 महीने
विस्तार से जानकारी
उत्पत्ति के प्लेस:
चीन
प्रमाणन:
ISO, CE
दस्तावेज:
परीक्षण संदर्भ तापमान:
25 ℃
अच्छी शुरुआत:
27 सेकंड
ठोस शुरुआत:
1S
कोल्ड स्टार्ट सेंसिटिविटी:
-148dBm
डिफ़ॉल्ट क्रिस्टल ऑसिलेटर क्लॉक पल्स आवृत्ति:
625kHz/s
क्रिस्टल ऑसिलेटर क्लॉक पल्स आवृत्ति सटीकता::
≤4 × 10-7
पैकेजिंग विवरण:
प्लाईवुड केस
आपूर्ति की क्षमता:
10 पीसी / 1 महीने
प्रमुखता देना:

7 चयन योग्य मानक आउटपुट टाइम-बेस फ़्रीक्वेंसी इंस्ट्रूमेंट

,

1.3" OLED डिस्प्ले फ़्रीक्वेंसी स्टैंडर्ड इंस्ट्रूमेंट

,

OCXO तापमान विचलन ≤ 0.05 ppm क्लॉक सत्यापन उपकरण

उत्पाद का वर्णन
SW-5D समय-आधार आवृत्ति उपकरण
उच्च स्थिरता समय आधार और जीपीएस सिंक्रनाइज़ेशन के साथ बिजली मीटर घड़ी सत्यापन के लिए डिज़ाइन किया गया सटीक उपकरण।
प्रमुख विशेषताएं
  • उच्च स्थिरता OCXO समय आधार; आवृत्ति सटीकता ≤ 4*10-7
  • ईथरनेट के माध्यम से जीपीएस समय सिंक्रनाइज़ेशन और सुधार (दूसरा स्तर सिंक्रनाइज़ेशन)
  • 7 चयन योग्य मानक आउटपुटः 0.5 Hz / 1 Hz / 100 kHz / 500 kHz / 625 kHz / 1 MHz / 2 MHz
  • पल्स इनपुट मापः 0.1 हर्ट्ज-1 मेगाहर्ट्ज, स्वचालित दैनिक समय त्रुटि गणना के साथ
  • 1.3" OLED डिस्प्ले, सरल कीपैड, अंतिम आउटपुट आवृत्ति याद रखता है
तकनीकी विनिर्देश
समय आधार OCXO; तापमान विचलन ≤ 0.05 पीपीएम -20°C से +60°C (रेफ 25°C) पर
डिफ़ॉल्ट आउटपुट 625 kHz; 50% कार्य चक्र; स्तरः उच्च 4.5 V / निम्न 0.11 V (आमतौर पर)
जीपीएस प्रदर्शन ठंडी शुरुआत ~29 सेकंड, गर्म शुरुआत ~1 सेकंड; संवेदनशीलताः कैप्चर -148 डीबीएम / ट्रैकिंग -165 डीबीएम
त्रुटि परीक्षण अवधि 1-100 s (डिफ़ॉल्ट 60 s); मापी गई इनपुट आवृत्ति और दैनिक समय त्रुटि प्रदर्शित करता है

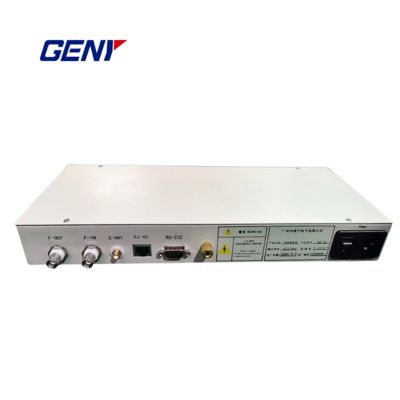

आई/ओ F-IN (आवृत्ति माप), F-OUT (मानक आवृत्ति आउटपुट)
संचार आरजे45 ईथरनेट (डिफ़ॉल्ट आईपी 192.168.1.199, पोर्ट 1234), RS-232 (आरक्षित)
शक्ति एसी 220 वी (फ्यूज्ड), चेसिस ग्राउंड टर्मिनल
आवेदन
  • बहुक्रिया ऊर्जा मीटरों में आंतरिक घड़ियों की सटीकता का सत्यापन
  • प्रयोगशाला और क्षेत्र समय-आधार मानक आउटपुट और पल्स आवृत्ति माप
  • कैलिब्रेशन प्रणालियों के लिए जीपीएस आधारित समय सिंक्रनाइजेशन
स्थापना गाइड
  • प्रणाली comm बोर्ड J2 (एडाप्टर केबल शामिल) के लिए F-OUT कनेक्ट करें
  • जीपीएस समय सिंक्रनाइज़ेशन के लिए बाहरी एंटीना के लिए एस-एंट कनेक्ट करें
  • आईपी/पोर्ट कॉन्फ़िगरेशन और मानक समय पढ़ने/लिखने के लिए ईथरनेट का प्रयोग करें
ऑर्डर करने की जानकारी
  • मॉडलः SW-5D समय-आधार आवृत्ति उपकरण
  • मानक सामानः आउटपुट एडाप्टर केबल, एसी पावर कॉर्ड, उपयोगकर्ता मैनुअल
  • विकल्पः जीपीएस एंटीना और विस्तार केबल, आरएस-232 केबल
